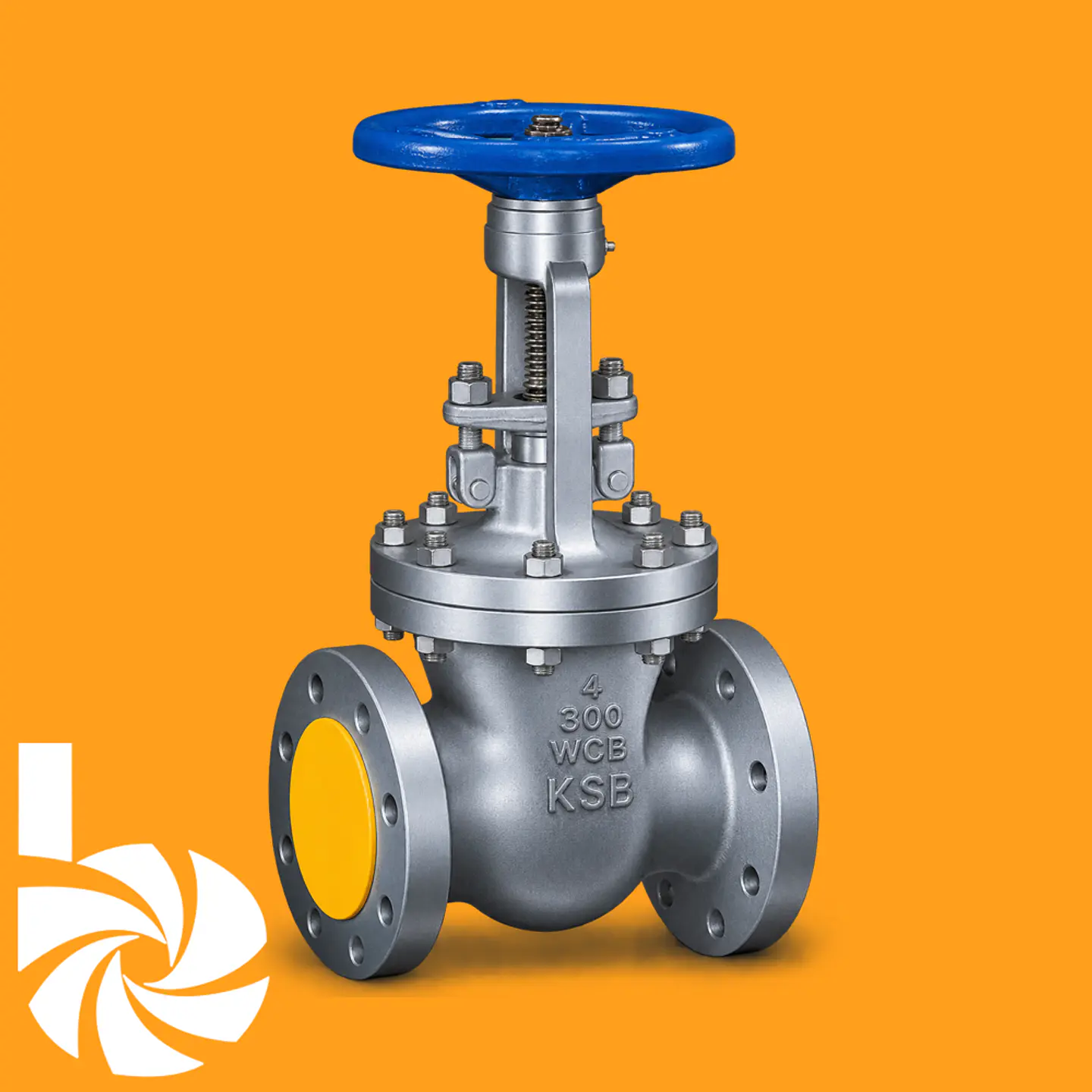

Ecoline GTC300 WCB T8 ANSI

VÁLVULA DE COMPUERTA ECOLINE GTC 150-600

Válvula de compuerta de acero con empaquetadura de prensaestopas disponible en clases ANSI/ASME 150 a 600, diseñada para el aislamiento seguro y estanco de agua, vapor, gas, petróleo y otros medios a elevadas presiones y temperaturas en instalaciones industriales críticas.

La ECOLINE GTC se fabrica para aplicaciones de alta exigencia operacional en refinerías y centrales eléctricas. Cuenta con un diseño compacto de cuerpo en acero fundido o forjado (WCB, LCB, WC6, WC9, CF8, CF8M) y tapa empernada. Su configuración incluye husillo exterior y puente, vástago con eje pulido a presión (0,2 µm), volante no ascendente que reduce el espacio requerido, tuerca de vástago en acero al níquel y cuña articulada con asiento blindado, garantizando alta resistencia al desgaste y máximo sellado hermético.

ESPECIFICACIONES TÉCNICAS

• Clase de Presión y Tamaños: Clasificación Class 150, 300 y 600 con presión máxima permisible de hasta 102 bar (1480 psi). Tamaños nominales desde NPS 2" hasta 36".
• Rango de Temperatura: Operación desde -29 °C hasta +538 °C (y hasta +593 °C según material y trim seleccionado).
• Materiales de Construcción (Cuerpo): Disponible en acero al carbono (ASTM A216 WCB), acero para baja temperatura (LCB), aceros aleados (WC6, WC9) y aceros inoxidables (CF8, CF8M).
• Diseño y Sellado: Vástago pulido a presión (0,2 µm) con empaquetadura de grafito encastrado en ambos lados. Junta plana cuerpo-tapa con unión macho-hembra para evitar la sobrecompresión de la junta.
• Asientos y Compuerta: Asiento blindado y cuña articulada fabricados con materiales resistentes al desgaste y la corrosión (Trims 1, 2, 5, 8, 10, 12, 16).
• Seguridad y Mantenimiento: Asiento posterior endurecido de estándar como protección antieyección del vástago, sobremedida de desgaste para vida útil prolongada y brida de prensaestopas de dos piezas autoalineante.

APLICACIONES PRINCIPALES

• Refinerías e Industria Petroquímica: Procesamiento de petróleo, hidrocarburos, gases y transporte de fluidos en líneas de proceso.
• Centrales Eléctricas y Generación de Energía: Circuitos de vapor, agua de alimentación de calderas y líneas de agua caliente a alta presión.
• Ingeniería Industrial y de Procesos: Manejo de agua, vapor y medios industriales generales en aplicaciones de alta exigencia.

VENTAJA PARA EL CLIENTE BALMOR

La ECOLINE GTC ofrece una construcción de bajo espacio gracias a su volante no ascendente y una durabilidad operativa prolongada sin mantenimiento continuo. En Balmor asesoramos a nuestros clientes en la integración de opciones con extremos bridados o para soldar (ASME B16.25), actuadores eléctricos, engranajes reductores y configuraciones para bajas emisiones volátiles, asegurando la especificación técnica precisa para cada proyecto industrial.
