Ecoline GTV150 ALLOY Trim ALLOY ANSI

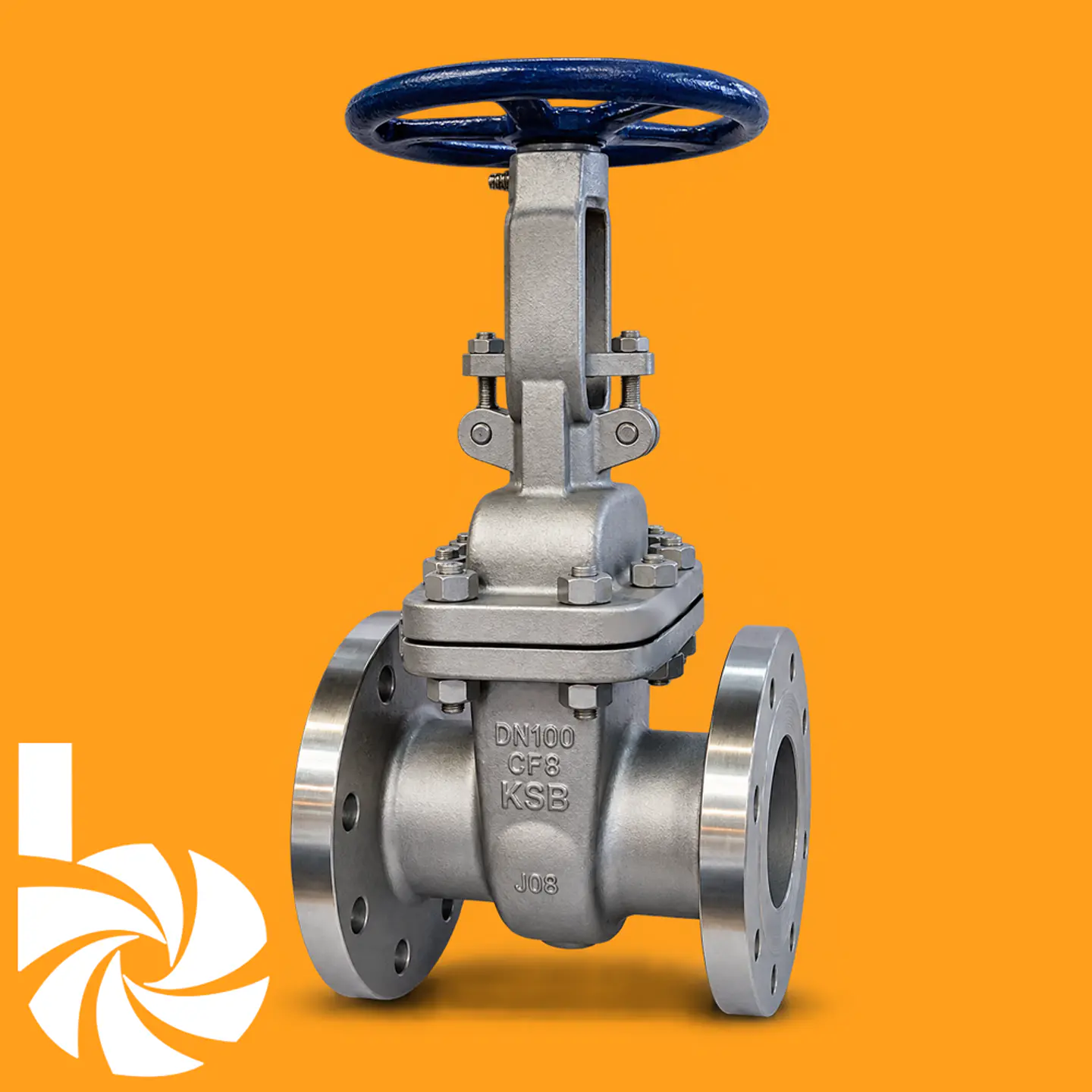

VÁLVULA DE COMPUERTA ECOLINE GTV 150-300

Válvula de compuerta de acero inoxidable resistente a la corrosión disponible en clases ANSI/ASME 150 y 300, diseñada para el aislamiento seguro y estanco de vapor, gases, fluidos con gas, agua caliente, petróleo y agua de alimentación a elevadas presiones y temperaturas en instalaciones industriales críticas.

La ECOLINE GTV 150-300 se fabrica bajo la normativa API 603 y se prueba según API 598. Cuenta con un diseño compacto de cuerpo recto en acero inoxidable y tapa empernada (bolted bonnet). Su configuración incluye husillo exterior y puente (OS&Y), vástago ascendente no giratorio con acabado bruñido, tuerca de vástago en acero al níquel (libre de cobre) y cuña flexible, garantizando alta resistencia al desgaste y sellado hermético.

ESPECIFICACIONES TÉCNICAS

• Clase de Presión y Tamaños: Clasificación Class 150 y 300 con presión máxima permisible de hasta 50 bar (720 PSI). Tamaños nominales desde NPS 1/2" hasta 12".
• Rango de Temperatura: Operación desde -29 °C hasta +816 °C (según el material del cuerpo seleccionado y límites ASME B16.34).
• Materiales de Construcción (Cuerpo): Disponible en acero inoxidable austenítico ASTM A 351 CF8 y ASTM A 351 CF8M.
• Diseño y Sellado: Vástago con acabado bruñido (0,2 µm) con empaquetadura de grafito moldeado y anillos extremos trenzados. Junta cuerpo-tapa macho/hembra totalmente confinada en acero inoxidable/grafito.
• Asientos y Compuerta: Cuña flexible y anillo de asiento integrado resistente al desgaste que asegura un cierre hermético de larga duración.
• Seguridad y Mantenimiento: Contraasiento (back seat) metálico estándar como protección antiexpulsión del vástago, y seguidor de prensaestopas autocentrante de dos piezas para compresión uniforme de los empaques.

APLICACIONES PRINCIPALES

• Industria Química y Petroquímica: Manejo de fluidos corrosivos, procesos químicos, refinación de hidrocarburos, tuberías y parques de tanques.
• Centrales Térmicas e Ingeniería de Procesos: Vapor, gases, agua caliente, circuitos de agua de alimentación y condensado.
• Áreas Clasificadas: Aptas para uso en atmósferas potencialmente explosivas (Grupo II, categoría 2 y 3 según ATEX 2014/34/EU).

VENTAJA PARA EL CLIENTE BALMOR

La ECOLINE GTV 150-300 satisface los requisitos de seguridad de la Directiva Europea de Equipos a Presión (PED 97/23/EC) para fluidos de Grupos 1 y 2, garantizando máxima estanqueidad hacia la atmósfera y previniendo fugas al exterior. En Balmor asesoramos a nuestros clientes en la selección de opciones con bridas ASME B16.5, empaquetaduras especiales en PTFE o actuadores eléctricos/neumáticos (ISO 5210), asegurando la configuración idónea para extender la vida útil del equipo en sus líneas de proceso.
