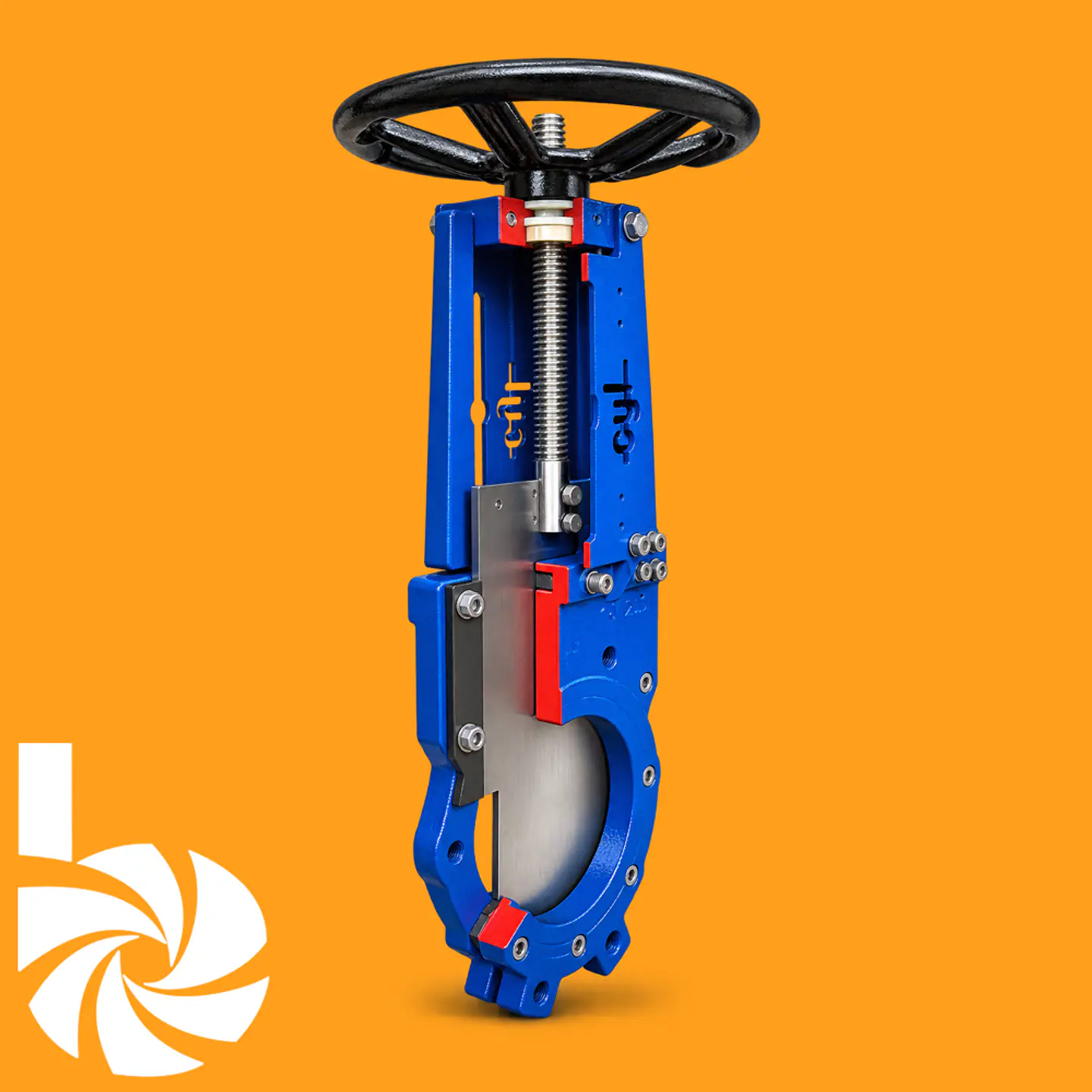

KSB CYL SK150 Semi Lug ANSI

VÁLVULA DE CUCHILLO PASANTE CYL - SK

Válvula de cuchillo pasante bi-direccional con empaquetadura de prensaestopas, diseñada para el aislamiento seguro y estanco en aplicaciones de minería y procesos industriales severos.

La serie CYL - SK de KSB se fabrica para aplicaciones de alta exigencia operacional en minería, procesamiento de minerales, desagüe de fondo de mina e industria cementera. Cuenta con un diseño compacto de cuerpo en una pieza de fundición nodular (GJS-400), tipo semi-lug (wafer) con face to face corto. Su configuración incluye paso total de sólidos sin cavidades para reducir pérdidas de carga y minimizar el desgaste, cuchilla pasante auto limpiante en acero inoxidable, asiento tipo manguerote de fácil reemplazo sin desarmar la válvula y prensaestopas independiente, garantizando alta resistencia a la abrasión y estanqueidad.

ESPECIFICACIONES TÉCNICAS

• Clase de Presión y Tamaños: Clasificación PN 10 o Clase 150 con presión máxima de trabajo de hasta 10 bar (según diámetro). Tamaños nominales desde DN 50 (2") hasta DN 600 (24").
• Rango de Temperatura: Operación desde -10 °C hasta +70 °C (con límites de asiento de -40 °C hasta +90 °C según elastómero).
• Materiales de Construcción (Cuerpo): Disponible en fundición nodular GJL-400 / GJS-400 con recubrimiento epóxico RAL 5017.
• Diseño y Sellado: Cuchilla pasante auto limpiante en acero inoxidable AISI 316, 316 Ti, 316 L, Dúplex 2205 o Súper Dúplex SMO-254. Empaquetadura de aramide y grafito con brida prensaestopas independiente.
• Asientos y Actuación: Asiento manguerote reemplazable en EPDM o Goma Natural (NR) para medios abrasivos. Accionamiento por volante manual de vástago ascendente, reductor, palanca, cadena o actuadores neumáticos, eléctricos u oleohidráulicos.
• Seguridad y Mantenimiento: Reemplazo de asiento tipo manga sin desarmar la válvula, puntos de montaje estandarizados para limitadores de carrera/proximidad y conexión para actuadores según DIN ISO 5210.

APLICACIONES PRINCIPALES

• Minería y Procesamiento de Minerales: Manejo de pulpa mineral de hasta 30% de concentración y transporte de sólidos abrasivos.
• Desagüe y Drenaje: Desagüe de fondo de mina y bombeo de fluidos industriales con alta carga de sólidos.
• Industria Cementera e Industrial: Procesos de transporte neumático, manejo de polvo, cemento y fluidos industriales pesados.

VENTAJA PARA EL CLIENTE BALMOR

La KSB CYL - SK ofrece un paso total de sólidos sin cavidades internas, eliminando las pérdidas de carga y previniendo la acumulación de material abrasivo. Asesoramos a nuestros clientes en la selección de materiales de cuchilla, tipos de elastómero y automatización mediante actuadores o accesorios de control para asegurar la especificación técnica precisa en cada proyecto.
