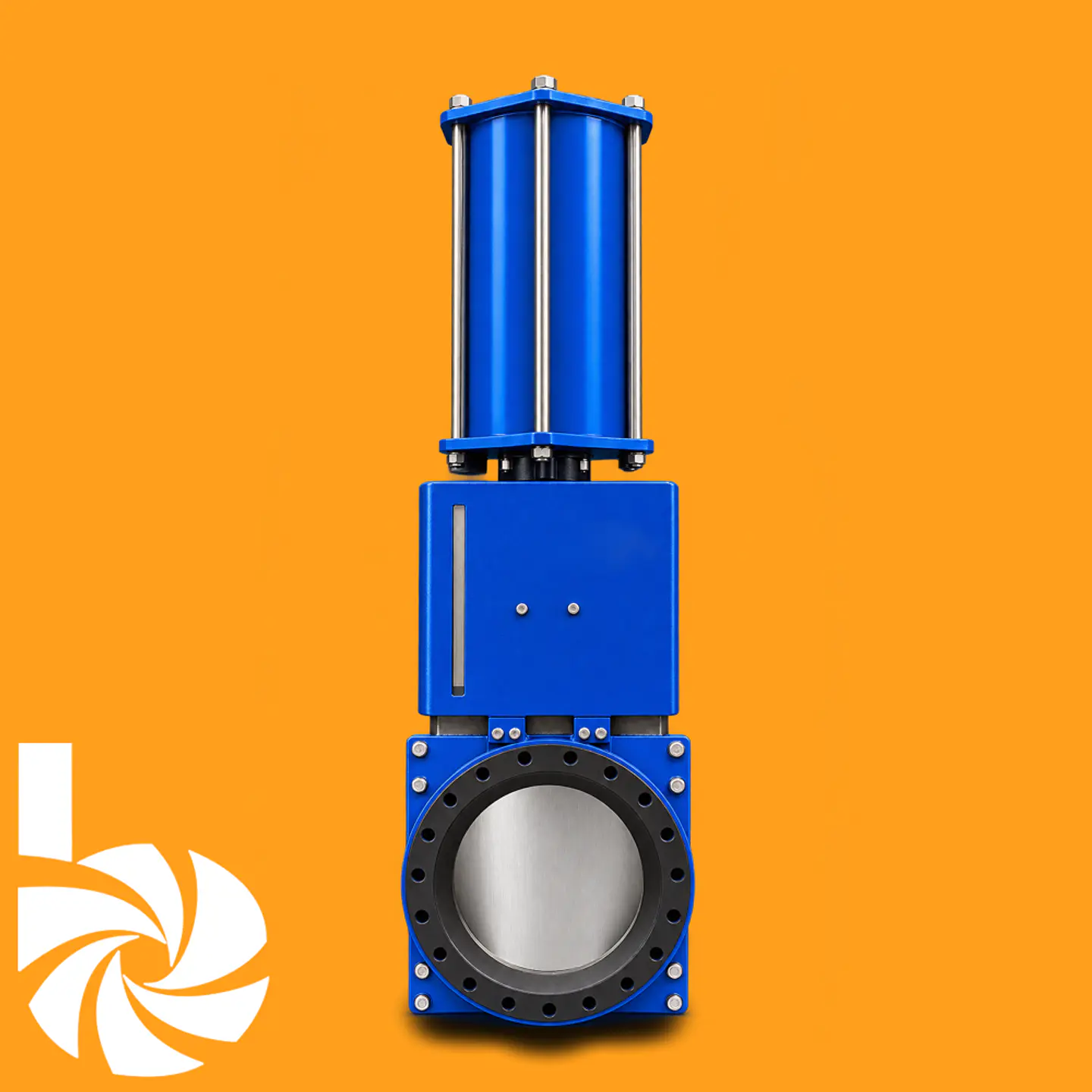

KSB CYL SL150 Lug ANSI

VÁLVULA DE CUCHILLO PASANTE CYL - SL

Válvula de cuchillo pasante bi-direccional con diseño sin prensaestopas, diseñada para el aislamiento seguro y estanco en aplicaciones de minería y pulpas de alta concentración.

La serie CYL - SL de KSB se fabrica para aplicaciones de alta exigencia operacional en minería, procesamiento de minerales, desagüe de fondo de mina e industria cementera. Cuenta con un diseño de cuerpo partido en dos piezas en fierro fundido o fundición nodular (GJL-250, GJL-400), tipo full-lug con face to face largo para instalación entre bridas. Su configuración destaca por un diseño sin prensaestopas, paso total de sólidos sin cavidades para minimizar el desgaste y reducir pérdidas de carga, cuchilla pasante auto limpiante en acero inoxidable y asientos tipo manga para servicio pesado, de fácil reemplazo sin desarmar la válvula.

ESPECIFICACIONES TÉCNICAS

• Clase de Presión y Tamaños: Clasificación PN 10 o Clase 150 con presión máxima de trabajo de hasta 10 bar (según diámetro). Tamaños nominales desde DN 50 (2") hasta DN 600 (24").
• Rango de Temperatura: Operación desde -10 °C hasta +70 °C (con límites de asiento de -40 °C hasta +90 °C según elastómero).
• Materiales de Construcción (Cuerpo): Disponible en fierro fundido (GJL-250) y fundición nodular (GJL-400) con recubrimiento epóxico RAL 5017.
• Diseño y Sellado: Cuchilla pasante auto limpiante en acero inoxidable AISI 316, 316 Ti, 316 L, Dúplex 2205 o Súper Dúplex SMO-254. Diseño libre de prensaestopas con guía de empaquetadura plástica y engrasador incorporado.
• Asientos y Actuación: Asiento tipo manga reemplazable para servicio pesado en EPDM o Goma Natural (NR) apto para medios abrasivos. Accionamiento por volante manual de vástago ascendente, reductor, palanca, cadena o actuadores neumáticos, eléctricos u oleohidráulicos.
• Seguridad y Mantenimiento: Reemplazo de asiento tipo manga sin desarmar la válvula, cuerpo bi-partido para gran hermeticidad y conexión para montaje de actuadores según DIN ISO 5210.

APLICACIONES PRINCIPALES

• Minería y Procesamiento de Minerales: Manejo de pulpa mineral severa con concentración de sólidos superior al 30%.
• Desagüe y Drenaje Severo: Desagüe de fondo de mina y trasvasije de fluidos cargados de alta abrasión.
• Industria Cementera e Industrial: Manejo de fluidos industriales altamente abrasivos, sedimentos y procesos continuos de alta exigencia.

VENTAJA PARA EL CLIENTE BALMOR

La KSB CYL - SL ofrece un diseño sin prensaestopas que reduce los requerimientos de mantenimiento continuo y evita fugas hacia el exterior en el manejo de pulpas con más del 30% de concentración de sólidos. Asesoramos a nuestros clientes en la selección de materiales de cuchilla, elastómeros de manga y opciones de automatización con actuadores neumáticos o eléctricos para maximizar la vida útil del equipo en operaciones mineras e industriales.
