KSB Eco Triple Excéntrica Lug

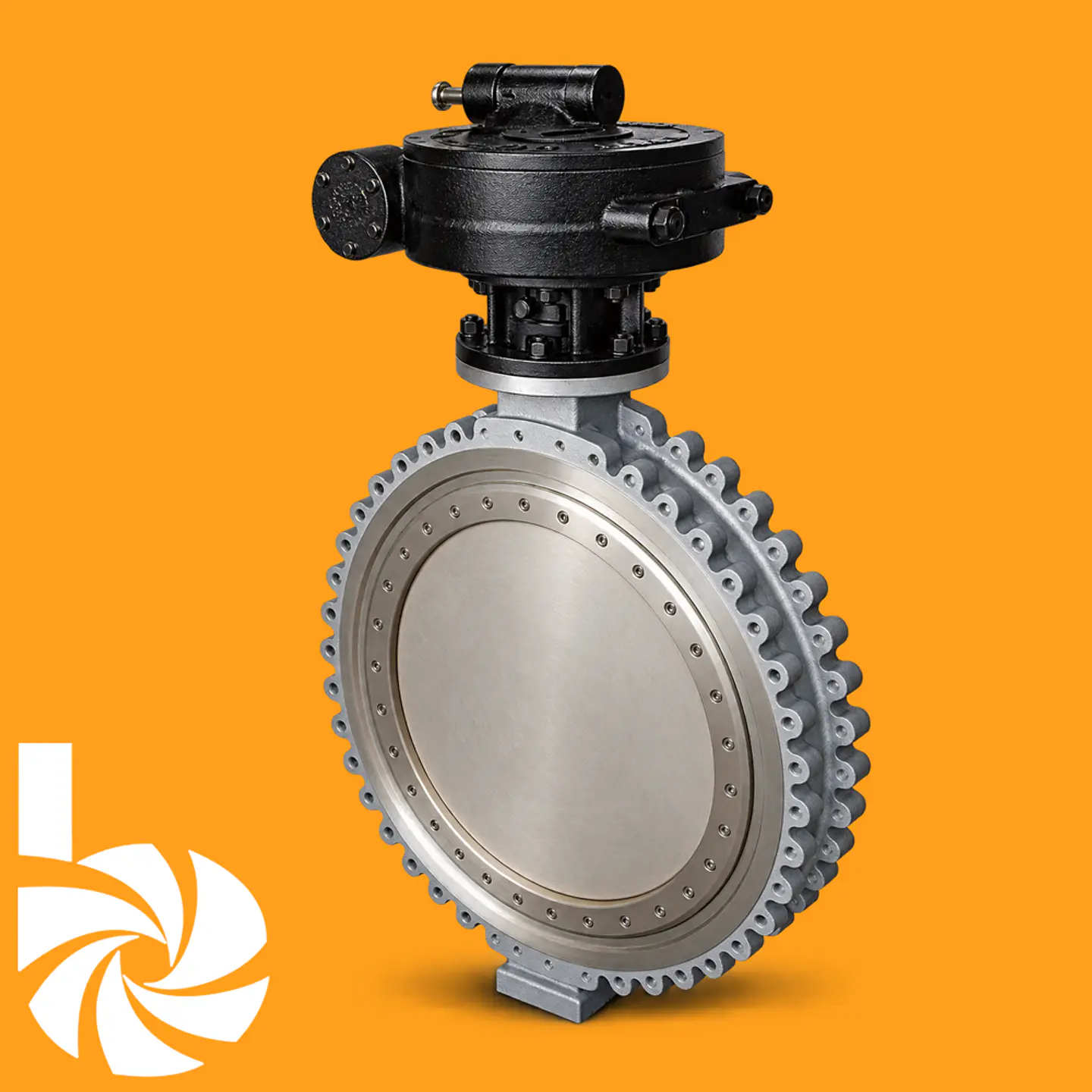

Válvula de Mariposa KSB ECO HP Triple Excentrica Tipo Lug
Hermeticidad metal-metal y cero fricción para condiciones extremas de presión y temperatura.

La KSB ECO HP en versión Triple Excentricidad (cuerpo Lug T4) es una válvula de mariposa high-performance de máxima ingeniería, diseñada para aplicaciones críticas donde los sellos elastoméricos o plastoméricos convencionales no pueden operar. Su geometría de triple excentricidad combinada con un asiento metálico de acero inoxidable y grafito elimina por completo el rozamiento durante el recorrido, logrando un cierre bidireccional hermético bajo altas presiones (Clase 300 / 50 bar) y temperaturas extremas de hasta 300 °C.

Especificaciones Técnicas:

• Geometría de Triple Excentricidad: A la doble excentricidad del eje y del disco se le suma una inclinación cónica del eje de sellado. Esto logra que el disco entre en contacto con el asiento únicamente en el punto final de cierre, eliminando toda fricción, frotamiento y desgaste en el recorrido.
• Asiento Metálico de Grafito (AISI 316 + Grafito): Sello laminado de alta resistencia térmica y química de fácil reemplazo, diseñado para que el rendimiento del cierre mejore a medida que se incrementa la presión del sistema.
• Cuerpo Tipo Lug (T4) con Fondo Ciego: Estructura robusta para montaje entre bridas ASME B16.5 Clase 300 (según API 609). Su fondo completamente ciego garantiza la homogeneidad y máxima resistencia estructural bajo sobrepresión interna.
• Materiales de Alta Exigencia: Construcción de cuerpo en Acero al Carbono (ASTM A 216 WCB) o Acero Inoxidable (ASTM A 351 CF8M), con eje reforzado en acero inoxidable de alta dureza (ASTM A 564 Gr. 630).
• Parámetros Operativos Elevados: Diseñada para soportar presiones admisibles de hasta 50 bar (a temperatura ambiente) y temperaturas de servicio continuo de hasta 300 °C.
• Interfaz de Accionamiento Modular (ISO 5211): Brida superior normalizada para montaje de reductores de volante, palancas o automatización directa con actuadores neumáticos, eléctricos o hidráulicos y sus respectivos accesorios de control.

Aplicaciones Principales:

• Líneas de Vapor de Alta Presión y Geotermia: Circuitos de vapor sobrecalentado, condensados de alta temperatura y fluidos geotérmicos.
• Industria Pesada, Minería y Biocombustibles: Fluidos abrasivos, aceites térmicos, líneas de vacío y procesos severos en la industria papelera, del azúcar y petroquímica.
• Servicios Críticos e Incombustibles: Manejo de gas, aire a alta temperatura y fluidos donde se exija la máxima seguridad inherente contra incendios (Fire-Safe por construcción metálica).

Ventaja para el cliente Balmor: La serie KSB ECO HP Triple Excéntrica Lug representa la alternativa técnica superior a las válvulas de globo o compuerta, ofreciendo una reducción drástica de peso y espacio en la línea. Para el cliente de Balmor, se traduce en un costo total de propiedad mínimo: su diseño sin fricción extiende enormemente la vida útil del sello, resiste picos térmicos sin degradarse y permite realizar labores de mantenimiento o automatización de forma rápida sin retirar el cuerpo de la tubería.
