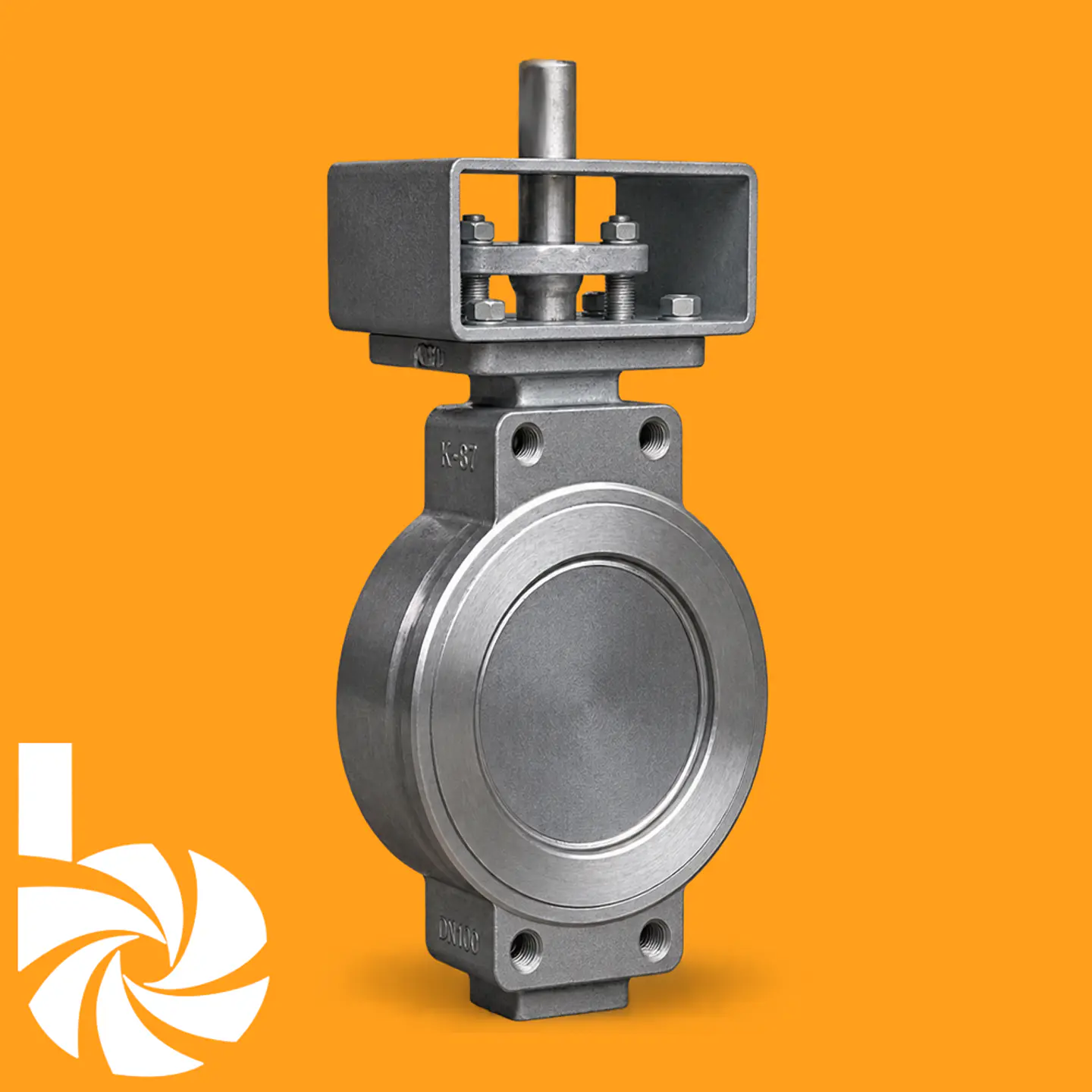

Válvula de Mariposa KSB ECO HP Tipo Wafer
High-performance de doble excentricidad para presiones elevadas y procesos exigentes.

La KSB ECO HP en versión Wafer (T1) es una válvula de mariposa high-performance de doble excentricidad diseñada para operar bajo altas presiones (Clase 300 / hasta 50 bar) y amplio rango de temperaturas. Su construcción en acero al carbono o acero inoxidable, combinada con su formato compacto tipo Wafer, la convierte en una solución robusta e ideal para aplicaciones de vapor, vacío, fluidos de proceso e industria pesada donde el espacio y el peso son factores determinantes.

Especificaciones Técnicas:

• Diseño de Doble Excentricidad: La geometría excéntrica del disco se separa del asiento inmediatamente al iniciar la apertura, reduciendo drásticamente la fricción, disminuyendo el desgaste del sello y permitiendo un menor par de maniobra.
• Cuerpo Compacto Tipo Wafer (T1): Diseño ultracorto cara a cara según API 609 para un montaje directo entre bridas ASME B16.5 Clase 300, optimizando el espacio en la planta y reduciendo el peso sobre la línea de tubería.
• Opciones de Asiento de Alto Desempeño: Disponible en teflón reforzado (RPTFE) de fácil reemplazo, o en versión Fire-Safe (RPTFE a prueba de fuego con asiento metálico de respaldo en acero inoxidable AISI 316), garantizando un cierre hermético incluso ante incrementos de presión.
• Materiales de Alta Resistencia: Opciones de cuerpo en Acero al Carbono (ASTM A 216 WCB) o Acero Inoxidable (ASTM A 351 CF8M), con eje reforzado en acero inoxidable de alta dureza (ASTM A 564 Gr. 630).
• Fondo Ciego y Fijación de Eje: Fondo del cuerpo completamente ciego para asegurar la homogeneidad y resistencia estructural bajo presión interna, con fijación entre disco y eje mediante pasador.
• Rango Operativo: Soporta presiones admisibles de hasta 50 bar (a temperatura ambiente) y temperaturas operativas de hasta 180 °C.
• Interfaz de Accionamiento Modular (ISO 5211): Brida superior normalizada que permite equipar palancas, reductores de volante o automatizar fácilmente mediante actuadores neumáticos, eléctricos u hidráulicos con sus respectivas unidades de control.

Aplicaciones Principales:

• Industria del Vapor, Geotermia y Vacío: Redes de vapor, condensados y sistemas bajo vacío que requieran disco excéntrico.
• Celulosa, Papel y Azúcar: Procesos con pulpa, fluidos térmicos y derivados del procesamiento agrícola y biocombustibles.
• Minería, Marina y Procesos Generales: Manejo de agua, aceite, aire, gas y fluidos industriales bajo alta presión o normas de seguridad contra incendios (Fire-Safe).

Ventaja para el cliente Balmor: La serie KSB ECO HP Wafer ofrece al cliente de Balmor una capacidad de retención de alta presión (Clase 300) en un formato liviano y compacto. Representa la solución óptima para reducir costos de instalación en líneas de alta exigencia, asegurando un mantenimiento rápido gracias a su asiento reemplazable, la opción de protección Fire-Safe para máxima seguridad operativa y una transición fluida hacia la automatización gracias a su interfaz modular ISO.
