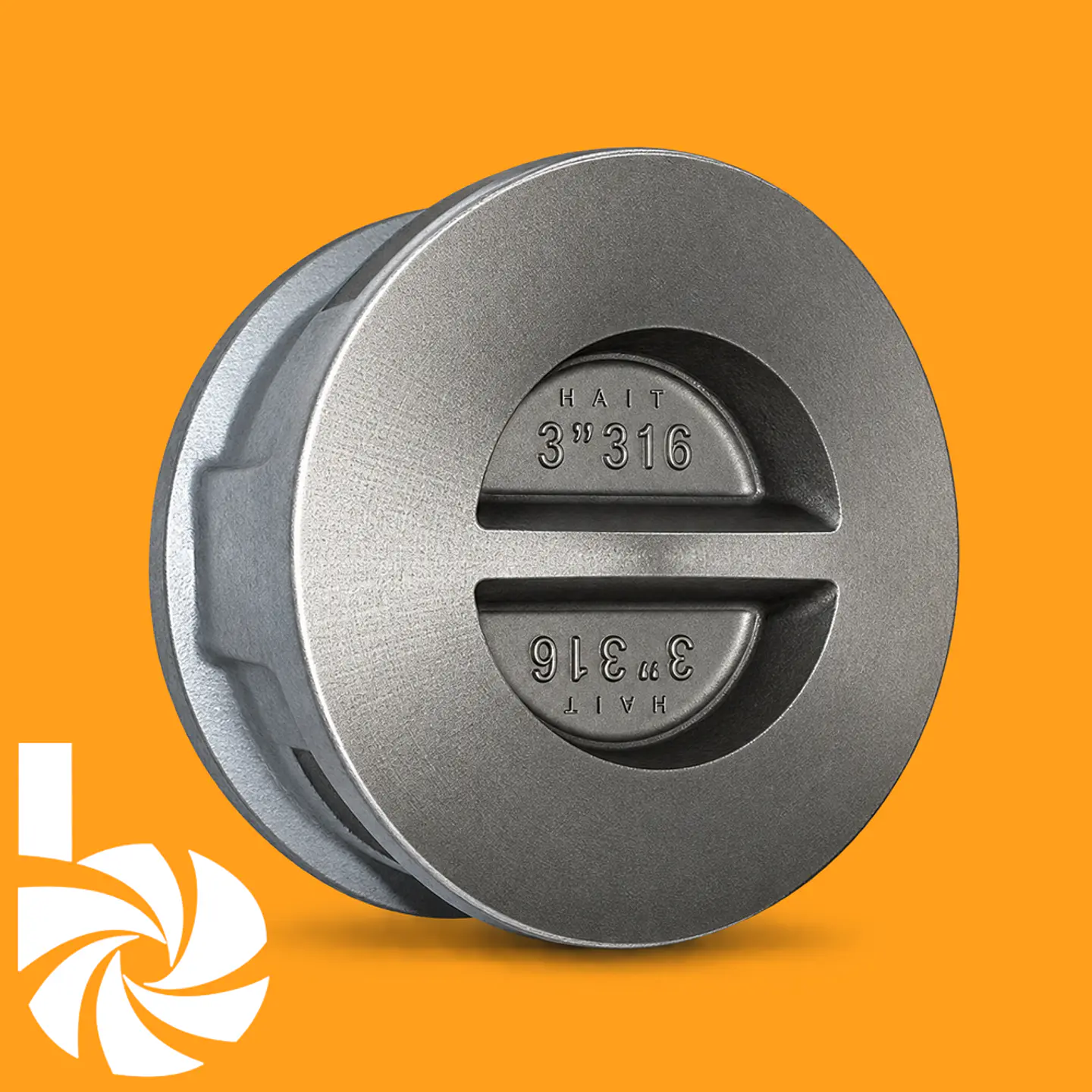

KSB Ecoline DC125 FF/INOX/NITRILO Wafer ANSI

VÁLVULA DE RETENCIÓN DE DOBLE PLATO KSB ECOLINE-DC CLASE 125

Válvula de retención de doble plato tipo wafer, diseñada para prevenir el retorno de flujo de manera rápida, silenciosa y eficiente en sistemas de distribución de agua, climatización y servicios generales.

La línea KSB Ecoline-DC Clase 125 destaca por su diseño ultracompacto y ligero para montaje entre bridas estándar (PN 10, PN 16 y ASME B16.1 Clase 125). Su cuerpo monobloque en hierro fundido o nodular cuenta con recubrimiento exterior de poliuretano anticorrosivo de 80 µm. Incorpora dos platos independientes asistidos por resortes de acero inoxidable AISI 316 que garantizan un cierre inmediato al detenerse el flujo, minimizando el golpe de ariete y asegurando una perfecta estanqueidad gracias a su asiento elastomérico.

ESPECIFICACIONES TÉCNICAS

• Rangos de Presión y Diámetros: Presión nominal de operación hasta PN 16 (13.8 bar máx.). Diámetros nominales disponibles desde DN 50 hasta DN 600 (2" a 24").
• Rango de Temperatura: De 0 °C a +80 °C con asiento de Nitrilo (NBR) y de -20 °C a +120 °C con asiento de EPDM.
• Materiales de Construcción: Cuerpo en hierro fundido ASTM A126 Clase B o fundición nodular ASTM A536 65-45-12. Platos de retención en acero inoxidable ASTM A351 CF8M. Resortes en acero inoxidable AISI 316.
• Sellado y Asiento: Estanqueidad metal/elastómero mediante opción de asiento blando en NBR (K) o EPDM (X) vulcanizado/fijado al cuerpo.
• Normas de Diseño y Ensayos: Pruebas de estanqueidad e inspección según ASME B16.34 / API 598. Distancia entre caras corta conforme a EN 558-1/50.
• Pintura y Montaje: Recubrimiento protector en poliuretano color azul RAL 5002 (80 µm). Apta para instalación en tuberías horizontales (con eje de rotación vertical) y verticales (flujo ascendente).

APLICACIONES PRINCIPALES

• Sistemas de Agua y Distribución: Redes de agua potable, bombeo, abastecimiento, tratamiento de agua y sistemas de riego.
• Climatización y Calefacción: Circuitos cerrados de agua helada, agua de enfriamiento y HVAC.
• Servicios Generales Industriales: Suministro de agua industrial, líneas de aire comprimido y gases no agresivos.

VENTAJA PARA EL CLIENTE BALMOR

La KSB Ecoline-DC Clase 125 ofrece una solución de alto rendimiento con muy bajas pérdidas de carga gracias a su área de paso optimizada. Su diseño compacto de doble plato accionado por resorte reacciona instantáneamente ante la inversión del fluido, protegiendo las bombas de la planta y eliminando los ruidos térmicos e hidráulicos producidos por el golpe de ariete. Al no requerir soportes estructurales adicionales ni herramientas especiales para su instalación entre bridas, reduce sensiblemente los costos y tiempos de montaje en obra.
