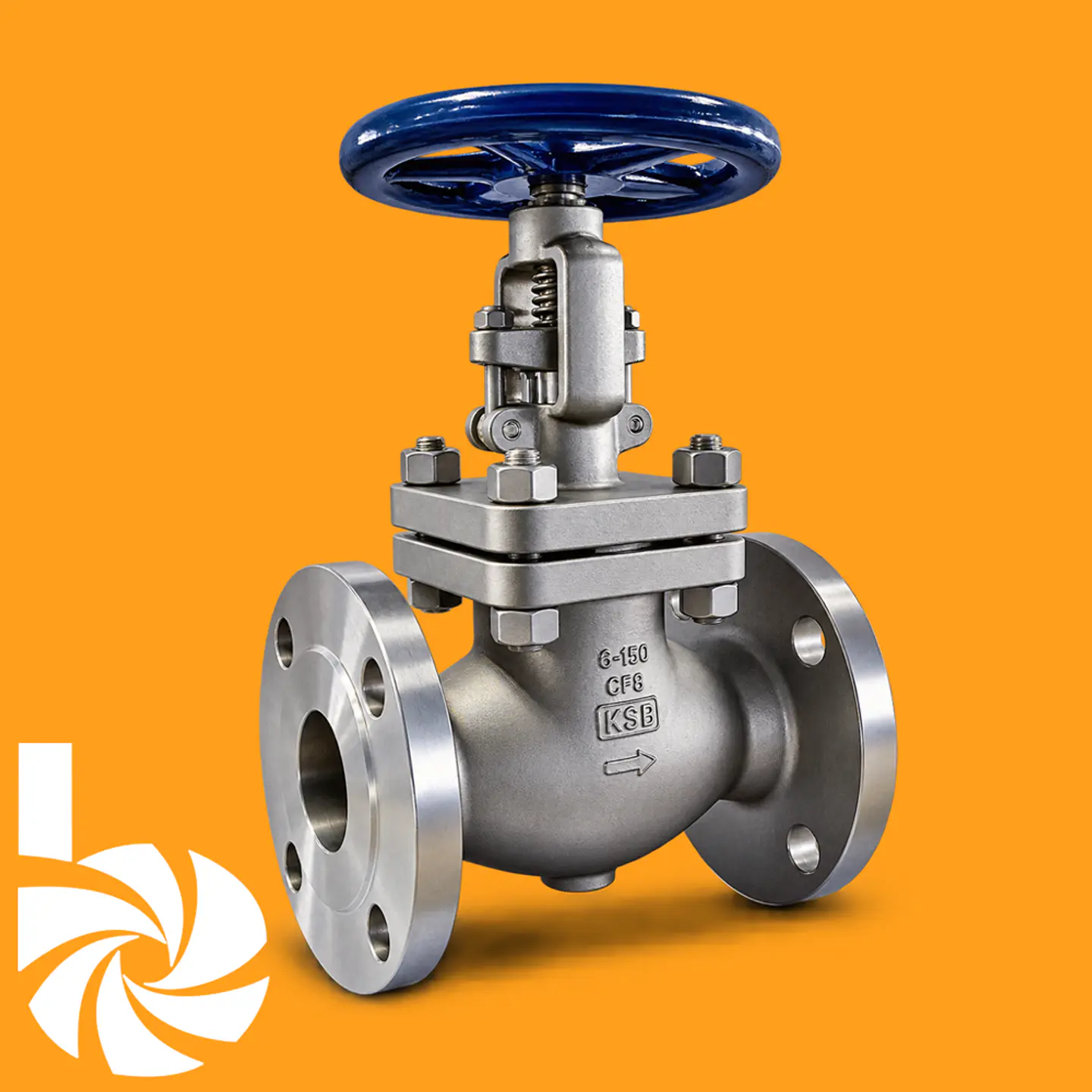

VÁLVULA DE GLOBO KSB ECOLINE GLV 150-300
Válvula de globo diseñada para el aislamiento y control eficiente de flujos en aplicaciones de alta exigencia, procesos químicos e industriales.
La serie ECOLINE GLV 150-300 de KSB se fabrica en acero inoxidable resistente a la corrosión para aplicaciones en la industria química, petroquímica, refinerías y plantas de procesos. Diseñada conforme al estándar ASME B16.34 y API 603, cuenta con cuerpo de acero inoxidable, tapa apernada (bolted bonnet), vástago ascendente y empaquetadura de prensaestopas para un sellado confiable en condiciones exigentes de temperatura y presión.
ESPECIFICACIONES TÉCNICAS
- Clase de Presión y Tamaños: Class 150 y Class 300. Presión máxima admisible de trabajo hasta 50 bar (720 PSI). Diámetros nominales desde DN 50 (2") hasta DN 300 (12").
- Rango de Temperatura: Operación desde -29 °C hasta +816 °C (+1500 °F) según el material del cuerpo y presión operacional.
- Materiales de Construcción (Cuerpo): Acero inoxidable austenítico en versiones ASTM A351 CF8 y ASTM A351 CF8M (otros materiales a pedido).
- Cierre y Componentes Clave: Asiento integrado y contraasiento (back seat) de acero inoxidable. Obturador y vástago rotativo de acero inoxidable (AISI 304 / AISI 316) con acabado bruñido a $0.2\,\mu\text{m}$ para reducir fricción y par de apriete. Configuración de trim según API Trim 2 (304/304) y Trim 10 (316/316).
- Accionamiento y Opciones: Volante manual ascendente estándar con tuerca de vástago en acero al níquel. Cabezal del puente apto para acoplamiento de actuadores eléctricos y neumáticos según DIN ISO 5210. Opciones de empaquetadura/junta en PTFE, indicador de posición, final de carrera y versión libre de grasa.
- Mantenimiento y Normativas: Prensaestopas autoalineable de dos piezas que previene la distorsión del vástago. Anillos extremos de grafito trenzado para evitar extrusión del empaque. Cumple con la Directiva Europea de Equipos a Presión (PED 97/23/EC) y apta para áreas clasificadas ATEX (94/9/EC).
APLICACIONES PRINCIPALES
- Industria Química y Petroquímica: Manejo de corrosivos, gases, vapores y fluidos de proceso.
- Refinerías y Oleoductos: Depósitos de almacenamiento, aceites minerales y derivados del petróleo.
- Ingeniería de Procesos: Vapor de proceso, agua de alimentación de calderas y fluidos a alta temperatura.
VENTAJA PARA EL CLIENTE BALMOR
La KSB ECOLINE GLV ofrece una vida útil prolongada de la empaquetadura y un par de operación reducido gracias al acabado de alta precisión de su vástago bruñido. Su diseño de asiento e interno integrales minimiza posibles puntos de fuga externos e internos, reduciendo costos de mantenimiento in situ y garantizando máxima seguridad en líneas críticas de procesamiento de fluidos corrosivos. Asesoramos a nuestros clientes en la selección adecuada de la aleación y configuración de accionamiento para cada proyecto.
