KSB Ecoline GTF800 ASTM A182 F316 T10 NPT-SW

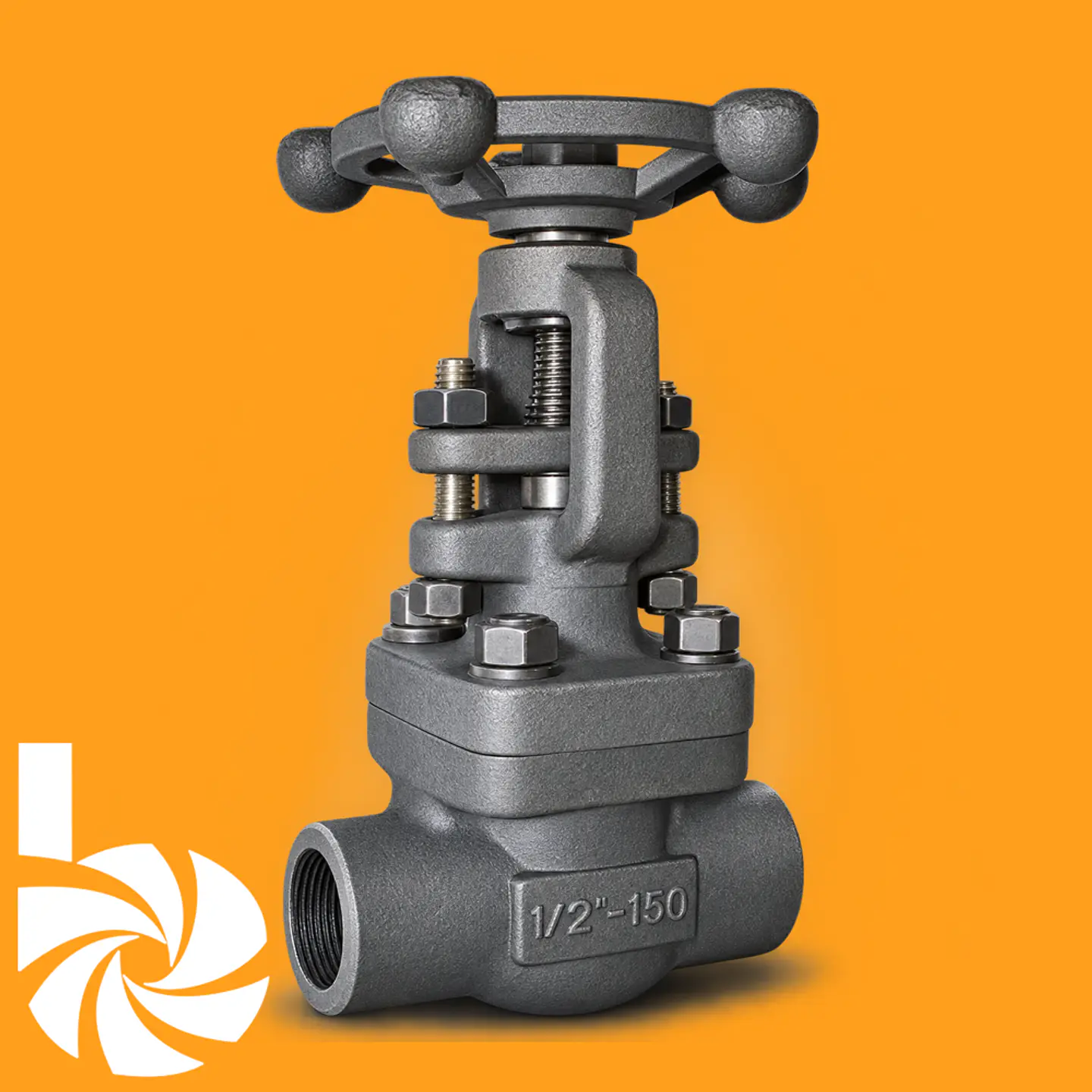

VÁLVULA DE COMPUERTA KSB ECOLINE GTF 800

Válvula de compuerta de acero forjado en clase ANSI/ASME 800, diseñada para el aislamiento seguro y confiable de fluidos a altas presiones y temperaturas en entornos industriales exigentes.

La KSB ECOLINE GTF 800 es una válvula de compuerta fabricada bajo la norma API 602, con tapa empernada (bolted bonnet), husillo exterior y puente (OS&Y), e hilos de vástago exteriores a la cavidad de flujo. Diseñada para soportar condiciones extremas de operación, cuenta con cuerpo de acero forjado y superficies de asiento con recubrimientos de aleación dura (Stellite), garantizando resistencia superior al desgaste y estanqueidad óptima.

Especificaciones Técnicas:

• Clase de Presión y Tamaños: Clasificación Class 800 con presión máxima permisible de hasta 138 bar (2000 psi). Tamaños nominales disponible desde NPS 1/2" hasta 2" (DN 15 a DN 50).
• Rango de Temperatura: Operación desde -20 °C hasta +593 °C (según la selección de material del cuerpo y norma ASME B16.34).
• Materiales de Construcción (Cuerpo): Disponible en acero al carbono forjado (ASTM A105) y aceros aleados o inoxidables (ASTM A182 F11, F22, F304, F316, F304L, F316L).
• Diseño y Sellado: Husillo no giratorio con vástago de acabado bruñido para proteger la empaquetadura de grafito. Junta de tapa dentada y totalmente confinada para evitar la fluencia bajo alta presión.
• Asientos y Compuerta: Compuerta sólida con asientos endurecidos (hard-faced / Stellite) que prolongan la vida útil ante la erosión.
• Seguridad y Mantenimiento: Asiento trasero (back seat) de serie como protección contra la expulsión del vástago (blow-out) y seguidor de prensaestopas autocentrante de dos piezas para un ajuste uniforme.

Aplicaciones Principales:

• Centrales Térmicas y Generación de Energía: Alimentación de calderas, vapor sobrecalentado y manejo de condensados.
• Industria Petroquímica y Refinerías: Procesos con hidrocarburos, gases y fluidos a alta presión.
• Líneas de Proceso: Parques de almacenamiento, oleoductos y fluidos térmicos de alta exigencia.

Ventaja para el cliente Balmor:

La KSB ECOLINE GTF 800 asegura máxima confiabilidad operativa y cumplimiento con rigurosas normativas internacionales (PED 2014/68/EU y ATEX 2014/34/EU), reduciendo los costos de mantenimiento por fugas o desgaste en planta. En Balmor asesoramos a nuestros clientes en la selección correcta de conexiones roscadas (NPT a ASME B1.20.1) o para soldar (Socket Weld a ASME B16.11), así como en la configuración del Trim de materiales según el fluido a aislar.
