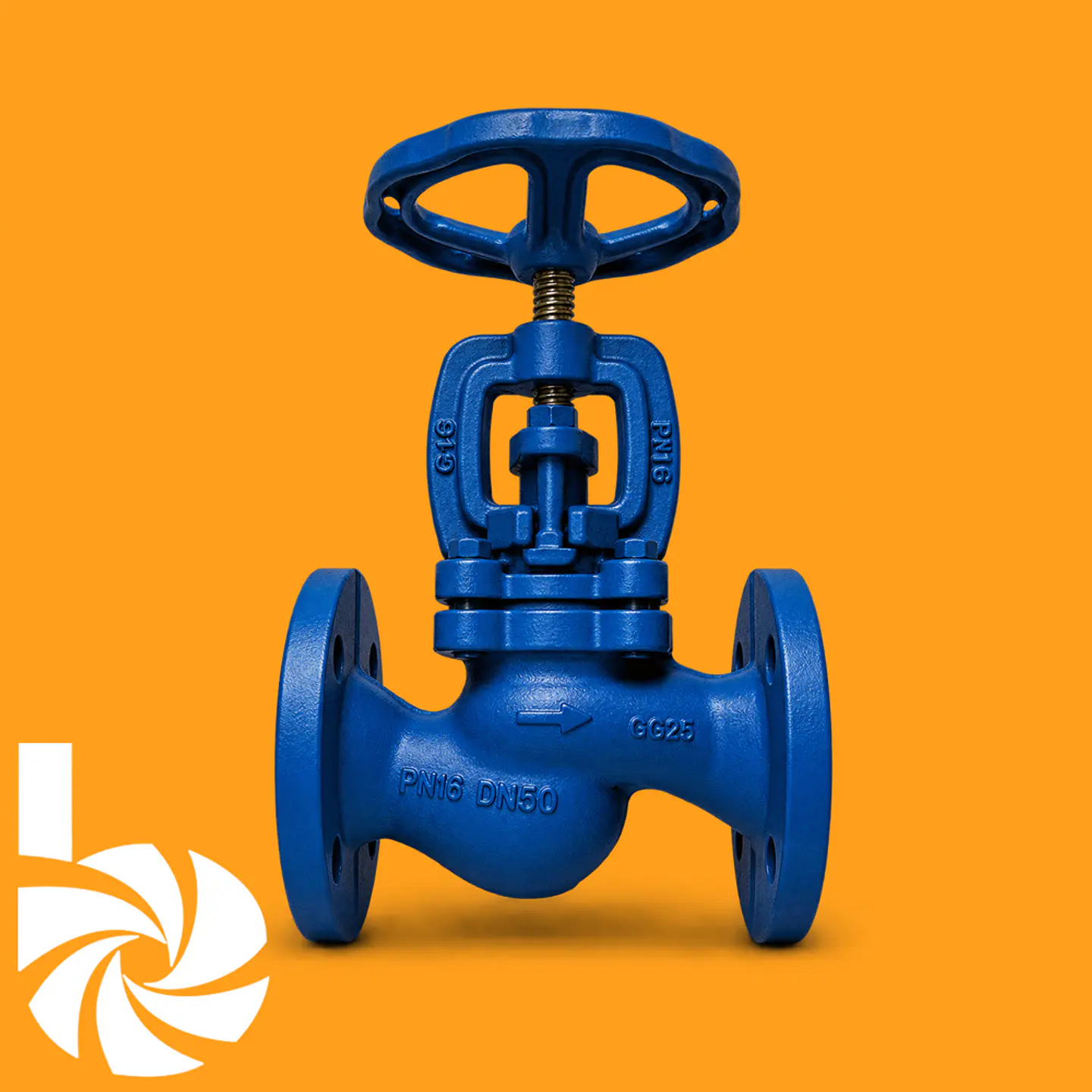

VÁLVULA DE GLOBO KSB ECOLINE VA 16 (RECTA)
Válvula de globo de tipo recto diseñada para el aislamiento y control confiable de flujo en instalaciones de calefacción, suministro de agua y circuitos industriales.
La serie Ecoline VA 16 de KSB se fabrica con cuerpo de hierro fundido (EN-GJL-250) para el manejo seguro de agua de calefacción, agua caliente de alta temperatura, agua de servicio y aceites. Diseñada con bonete apernado, empaquetadura de prensaestopas de grafito, vástago rotatorio y volante ascendente, esta válvula cumple con ensayos de estanqueidad según EN 12266-1 y cuenta con protección mediante pintura azul RAL 5002 ($70\,\mu\text{m}$).
ESPECIFICACIONES TÉCNICAS
- Clase de Presión y Tamaños: Presión nominal PN 16 (hasta 16 bar de presión máxima de trabajo). Diámetros nominales desde DN 15 hasta DN 250.
- Rango de Temperatura: Operación continua desde -10 °C hasta +300 °C según la relación presión/temperatura de la norma EN 12266-1.
- Materiales de Construcción (Cuerpo y Bonete): Hierro fundido EN-GJL-250 (JL 1040) con acabado exterior en pintura al agua azul RAL 5002.
- Cierre y Componentes Clave: Anillos de asiento del cuerpo y del disco en acero inoxidable X10Cr13 (1.4006). Vástago de acero inoxidable AISI 420 (X20Cr13) con empaquetadura y junta del bonete en grafito.
- Accionamiento y Opciones: Volante manual ascendente en hierro fundido EN-GJL-250. Conexiones bridadas según DIN EN 1092-2 y dimensiones cara a cara según EN 558-1/1. Opciones para indicador de posición, cono de estrangulación, asiento de PTFE, reductores (gearboxes) y actuadores eléctricos.
- Mantenimiento y Montaje: Válvula de flujo unidireccional instalable en cualquier posición (preferentemente con el vástago apuntando verticalmente hacia arriba). Prensaestopas de grafito de mantenimiento sencillo.
APLICACIONES PRINCIPALES
- Sistemas Térmicos y Calefacción: Calefacción urbana (district heating), sistemas de agua caliente y agua sobrecalentada.
- Suministro de Agua y Climatización: Circuitos de refrigeración, aire acondicionado y redes de agua de servicio.
- Líneas de Proceso e Industria: Transporte de aceites industriales y fluidos compatibles.
VENTAJA PARA EL CLIENTE BALMOR
La KSB Ecoline VA 16 ofrece un diseño robusto y económico en hierro fundido con asientos de acero inoxidable recambiables/resistentes que prolongan la vida útil en circuitos de agua y calefacción. Su empaquetadura de grafito asegura alta estanqueidad térmica, mientras que la posibilidad de integrar actuadores eléctricos o conos de estrangulación otorga versatilidad para proyectos de automatización e ingeniería de fluidos. Asesoramos a nuestros clientes en el dimensionamiento y selección de accesorios para cada aplicación.a
