KSB Ecoline VA40 PN40 WCB DIN

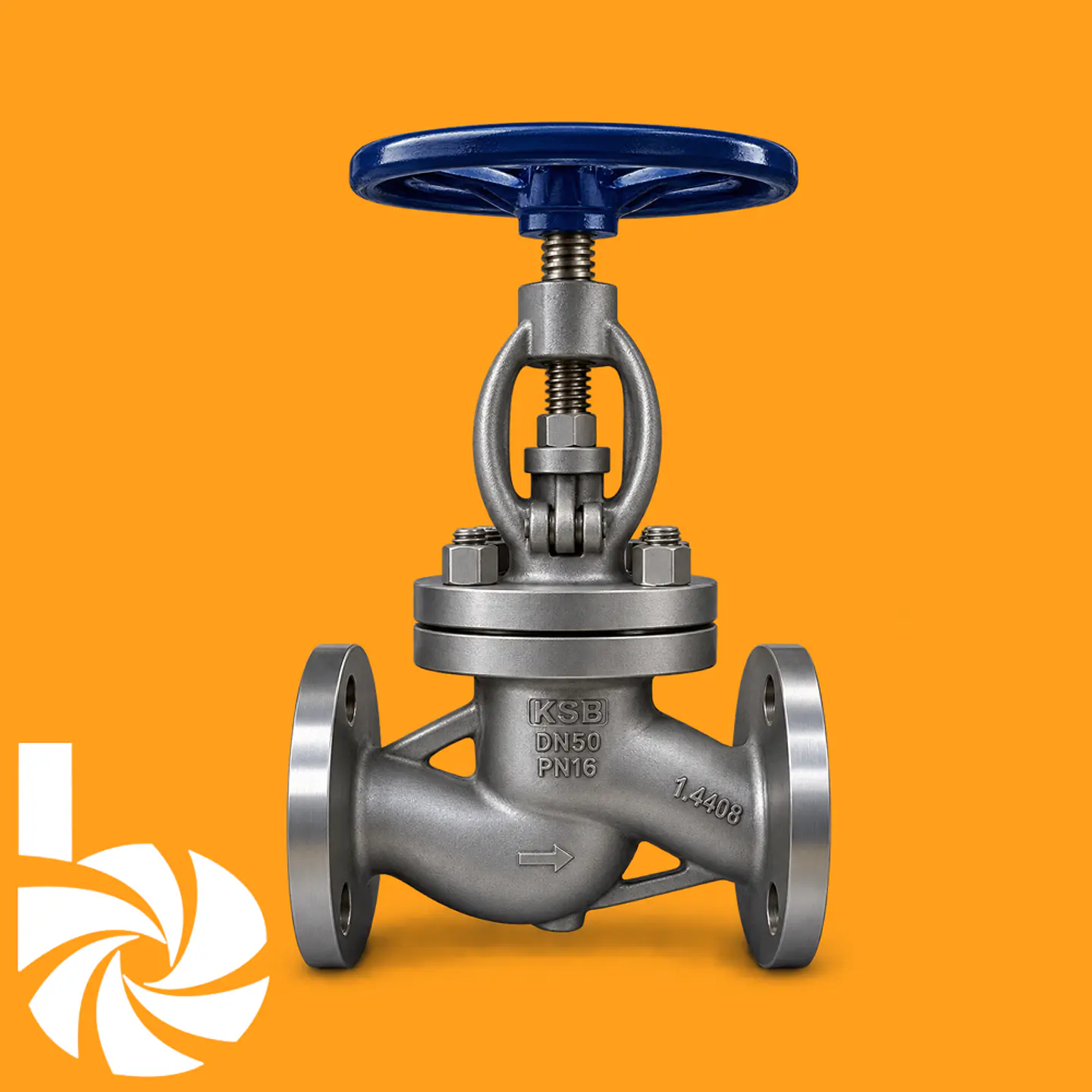

VÁLVULA DE GLOBO KSB ECOLINE VA 40

Válvula de globo de tipo recto diseñada para el aislamiento y control de flujo en sistemas de alta presión y temperatura, instalaciones térmicas y de calderas.

La serie Ecoline VA 40 de KSB se fabrica con cuerpo y bonete en acero fundido para ofrecer máxima robustez en sistemas de calefacción con agua caliente/sobrecalentada, transferencia de calor y tanques presurizados. Diseñada conforme a la norma DIN 3356, cuenta con bonete apernado, prensaestopas ajustable libre de asbesto, yugo exterior y vástago no rotante, garantizando el cumplimiento de los requerimientos de seguridad de la directiva europea 97/23/CE para fluidos del grupo 2.

ESPECIFICACIONES TÉCNICAS

• Clase de Presión y Tamaños: Presión nominal PN 40 (hasta 40 bar de presión máxima de trabajo). Diámetros nominales desde DN 15 hasta DN 200.
• Rango de Temperatura: Operación continua desde -29 °C hasta +425 °C.
• Materiales de Construcción (Cuerpo y Bonete): Acero fundido GP 240-GH (1.0619) con revestimiento protector exterior e interior mediante pintura al agua de 70 µm (RAL 7038).
• Cierre y Componentes Clave: Disco en acero al carbono ST50.2 (1.0050) con aporte +13Cr. Vástago no rotante de acero inoxidable X20Cr13 (1.4021). Empaquetadura del cuerpo de grafito flexible + 1.4301 y prensaestopas de grafito flexible libre de asbesto.
• Accionamiento y Opciones: Volante manual en fierro fundido GG-20 con tuerca de vástago en bronce al aluminio. Conexiones bridadas según EN 1092-1 tipo B1 PN40 y dimensiones cara a cara según EN 558-1 serie 1. Variantes opcionales con cono de estrangulación, indicador de posición, asiento de estelita o cono con anillo de PTFE.
• Mantenimiento y Normativas: Prensaestopas ajustable mediante cáncamos que extiende la vida útil de los empaques. Ensayos y pruebas de estanqueidad realizados bajo la norma EN 12266-1.

APLICACIONES PRINCIPALES

• Sistemas de Alta Presión y Térmicos: Agua caliente, agua sobrecalentada y fluidos térmicos hasta 40 bar.
• Equipamiento de Calderas: Tanques presurizados, líneas de vapor y colectores de distribución.
• Plantas Industriales: Circuitos de proceso e instalaciones de transferencia de calor exigentes.

VENTAJA PARA EL CLIENTE BALMOR

La KSB Ecoline VA 40 combina la resistencia estructural del acero fundido con un prensaestopas de grafito ajustable que asegura una estanqueidad duradera a elevadas presiones. Sus internos con revestimiento inoxidable/13Cr protegen las superficies de cierre contra la erosión y corrosión, asegurando un ciclo de vida prolongado con costos mínimos de mantenimiento. Asesoramos en la selección de variantes con cono de estrangulación para requerimientos específicos de regulación de flujo.
