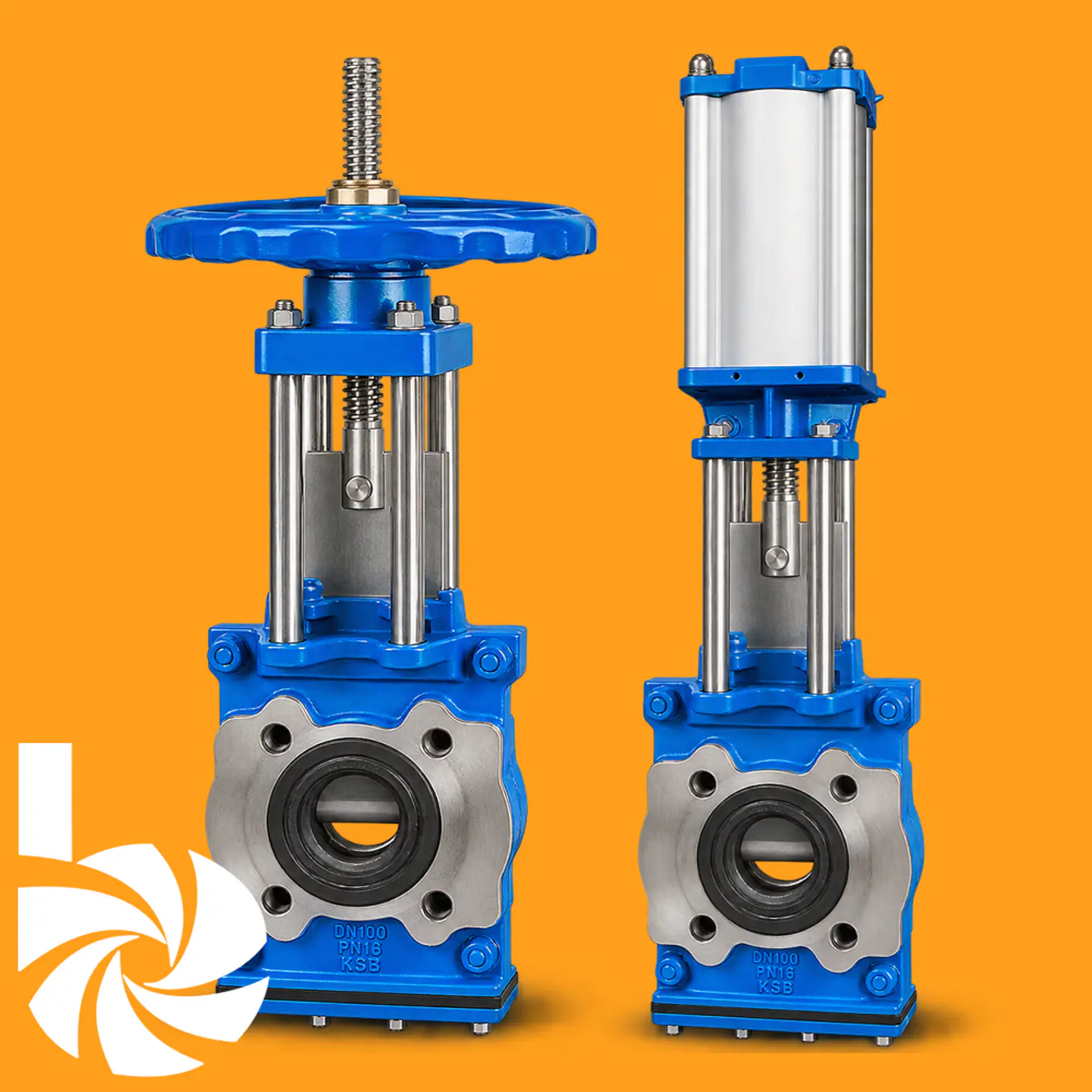

KSB HERA BDS150 Lug ANSI

VÁLVULA DE GUILLOTINA HERA-BDS

Válvula de guillotina bidireccional con empaquetadura de prensaestopas, diseñada para el aislamiento seguro de fluidos abrasivos, pulpas y efluentes en instalaciones de alta exigencia.

La serie HERA-BDS de KSB se fabrica para aplicaciones severas en la industria minera, plantas de tratamiento de aguas servidas, celulosa y papel, cementeras e industria química. Cuenta con un diseño compacto de cuerpo en dos piezas de acero al carbono o acero inoxidable (WCB, CF8, CF8M) de tipo full-lug / wafer sin volúmenes muertos para evitar depósitos de pulpa y trabamientos de la cuchilla. Su configuración incluye empaquetadura interna de alto rendimiento, borde inferior de cuchilla curvo con alto poder de corte y asiento elastomérico reemplazable con anillo de respaldo metálico, garantizando alta resistencia a la abrasión y sellado bidireccional.

ESPECIFICACIONES TÉCNICAS

• Clase de Presión y Tamaños: Clasificación PN 10, con presión máxima de trabajo de hasta 10 bar. Tamaños nominales desde DN 50 (2") hasta DN 600 (24") (variantes mayores hasta DN 900).
• Rango de Temperatura: Operación desde -10 °C hasta +120 °C (con límites de temperatura del cuerpo según material hasta +425 °C en WCB y +538 °C en CF8/CF8M).
• Materiales de Construcción (Cuerpo): Disponible en acero al carbono (ASTM A216 WCB) y acero inoxidable (ASTM A351 CF8 / CF8M).
• Diseño y Sellado: Cuchilla en acero inoxidable ASTM A182 F304 / F316 con rectificado de precisión y recubrimiento de cromo duro. Cumple normas ASME B16.34 y MSS SP-81, con bridas compatibles ANSI B16.5 (Class 150) y DIN 2501 (PN 10/16).
• Asientos y Actuación: Asiento de caucho resistente a la abrasión (EPDM o NBR) con anillo de soporte metálico. Accionamiento por volante manual no ascendente con vástago ascendente, reductor de engranajes o actuador neumático.
• Seguridad y Mantenimiento: Purga inferior desmontable para limpieza periódica del cuerpo, posibilidad de instalar sistema de lavado (flushing), empaquetadura interna de alta hermeticidad y opción de empaquetadura de grafito para alta temperatura.

APLICACIONES PRINCIPALES

• Minería y Procesamiento de Minerales: Manejo de pulpas minerales, fluidos abrasivos y lodos de alta densidad.
• Tratamiento de Aguas: Plantas de tratamiento de aguas servidas, efluentes e instalaciones de agua de servicio.
• Industria de Celulosa y Papel: Transporte y aislamiento de pastas de papel, fibra y fluidos de proceso.

VENTAJA PARA EL CLIENTE BALMOR

La KSB HERA-BDS destaca por su cuerpo de dos piezas sin cavidades internas muertas, previniendo la acumulación de sólidos y evitando el bloqueo de la cuchilla. Asesoramos a nuestros clientes en la selección de materiales, integración de sistemas de purga/lavado y automatización con actuadores neumáticos o reductores para asegurar un rendimiento confiable en sus procesos industriales.
