KSB Hera SH PN10 UNIDIRECCIONAL DIN
Archivos
Descripción

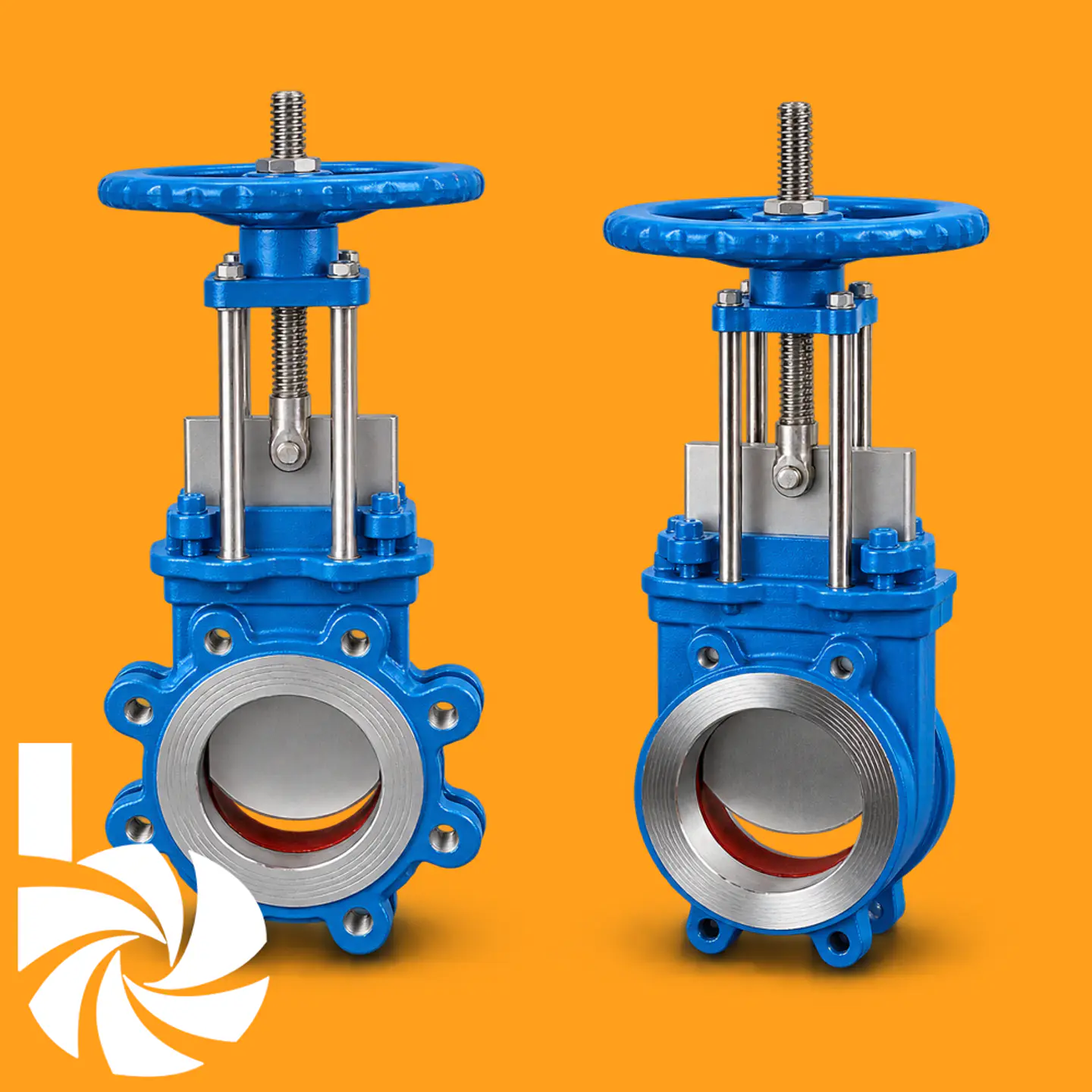

VÁLVULA DE GUILOTINA UNIDIRECCIONAL HERA-SH
Válvula de guillotina unidireccional diseñada para el aislamiento y control eficiente de fluidos con sólidos en suspensión, papel, celulosa y aguas residuales.
La serie HERA-SH de KSB se fabrica para aplicaciones en la industria papelera, tratamiento de aguas y procesos químicos. Diseñada conforme al estándar MSS SP-81, cuenta con un cuerpo de una sola pieza tipo full-lug, cierre hermético y guillotina de borde inferior curvo con superficie rectificada de precisión y cromo duro para una mayor resistencia a la abrasión y una larga vida útil. Además, permite el reemplazo de la empaquetadura sin necesidad de retirar la válvula de la línea.
ESPECIFICACIONES TÉCNICAS
- Clase de Presión y Tamaños: Presión nominal PN 10/16 y Class 150. Presión máxima admisible de trabajo hasta 10,3 bar. Diámetros nominales desde DN 50 (2") hasta DN 1000 (40").
- Rango de Temperatura: Operación recomendada desde -20 °C hasta +180 °C (según el material del asiento/asiento sintético y sellos).
- Materiales de Construcción (Cuerpo): Disponible en acero al carbono (ASTM A216 WCB) y aceros inoxidables (ASTM A351 CF8 y CF8M).
- Cierre y Componentes Clave: Guillotina en acero inoxidable AISI 304 / 316 cromada dura. Asiento autoajustable con O-ring de soporte, disponible en versión metálica (hard chromium plated), EPDM (-20 °C a +120 °C) y PTFE (-20 °C a +150 °C).
- Accionamiento y Opciones: Volante manual con vástago ascendente, tuerca de vástago sobre rodamiento de agujas para menor par de apriete, acoplamiento para actuadores eléctricos, neumáticos y reductores según DIN ISO 5210. Opciones de guillotina con puerto V o Diamond para regulación.
- Mantenimiento y Normativas: Empaquetadura accesible externamente para fácil mantenimiento in-situ. Cumple con normativas internacionales de presión y seguridad (PED 2014/68/EU y ATEX 2014/34/EU).
APLICACIONES PRINCIPALES
- Industria Papelera y Celulosa: Manejo de pasta de papel y pulpa.
- Tratamiento de Agua y Aguas Servidas: Plantas de tratamiento de aguas residuales, efluentes y agua de servicio.
- Industria Química y Bebidas: Fluidos corrosivos, jarabes y otros procesos industriales.
VENTAJA PARA EL CLIENTE BALMOR
La KSB HERA-SH ofrece un costo total de propiedad reducido gracias a su diseño de empaquetadura reemplazable in-situ, lo que elimina paradas de planta prolongadas al evitar desmontar la válvula de la tubería. Asesoramos a nuestros clientes en la selección de materiales de cuerpo, configuraciones de paso (V-port) y actuadores neumáticos o eléctricos para optimizar el rendimiento operacional en sus procesos.
