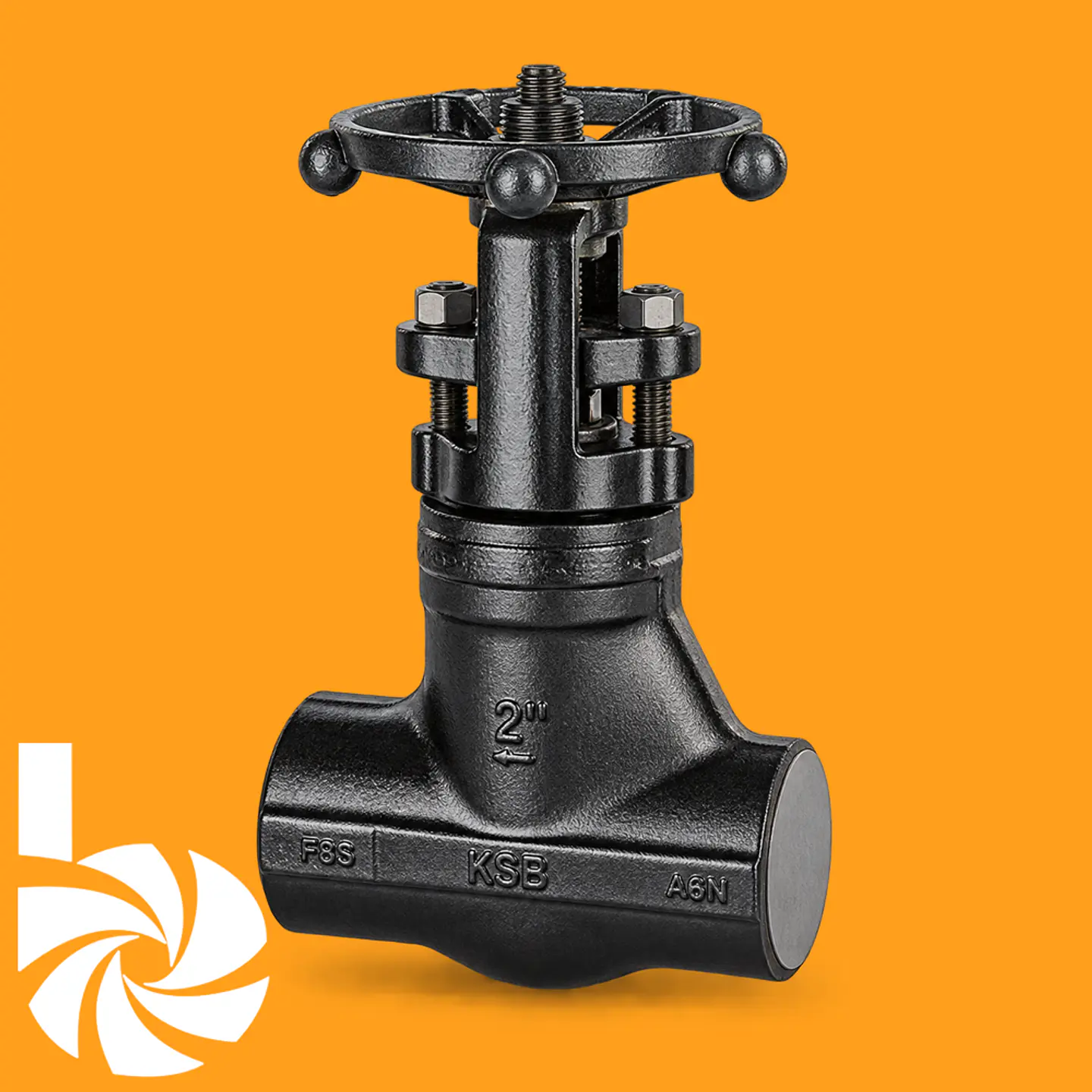

KSB Sicca GLF1500 ASTM A105 T5 SW

VÁLVULA DE GLOBO KSB SICCA 800-4500 GLF

Válvula de globo forjada para alta presión y alta temperatura, diseñada para el aislamiento y control crítico de flujo en sistemas térmicos y de vapor de extrema exigencia.

La serie SICCA 800-4500 GLF de KSB se fabrica con cuerpo en acero forjado para operar en las condiciones más severas de centrales termoeléctricas, refinerías, plantas petroquímicas e ingeniería de procesos. Diseñada según los estándares API 602 (Class 800/1500) y ASME B16.34 (Class 2500/4500) y probada bajo API 598, cuenta con bonete apernado (Class 800) o uniones cuerpo-bonete totalmente selladas mediante soldadura (Class 1500/2500/4500), vástago ascendente con rosca exterior, yugo y empaquetadura de prensaestopas de alta estanqueidad.

ESPECIFICACIONES TÉCNICAS

• Clase de Presión y Tamaños: Presión nominal Class 800, Class 1500, Class 2500 y Class 4500. Presión máxima admisible de trabajo hasta 776 bar (11.250 PSI). Diámetros nominales desde NPS ¼" hasta NPS 2".
• Rango de Temperatura: Operación continua desde -20 °C hasta +816 °C (según el material seleccionado).
• Materiales de Construcción (Cuerpo): Disponible en acero al carbono forjado ASTM A105, aleados para alta temperatura (ASTM A182 F22, F91), acero para baja temperatura (ASTM A350 LF2) y aceros inoxidables forjados (ASTM A182 F304, F316, F304L, F316L).
• Cierre y Componentes Clave: Asiento integral recubierto con Stellite 6 (ST6) o acero al 13% cromo resistente a la erosión. Obturador sólido con cara de sellado endurecida y vástago de acero inoxidable con acabado bruñido. Empaquetadura de grafito con anillos extremos trenzados reforzados con Inconel para evitar extrusiones.
• Accionamiento y Conexiones: Volante manual ascendente estándar con opción de cojinete de empuje (thrust bearing) para tamaños mayores en Class 4500 y acoplamiento de actuadores eléctricos en Class 1500 a 4500. Conexiones para soldar a enchufe (Socket Weld - SW) según ASME B16.11, soldar a tope (Butt Weld - BW) según ASME B16.25 y roscadas NPT según ASME B1.20.1.
• Mantenimiento y Normativas: Prensaestopas autoalineable de dos piezas que distribuye homogéneamente la carga sobre los Anillos de sellado. Cuenta con contraasiento (back seat) de seguridad para protección contra soplado de prensaestopas. Cumple con la Directiva Europea de Equipos a Presión (PED 2014/68/EU).

APLICACIONES PRINCIPALES

• Generación de Energía y Centrales Térmicas: Vapor supercrítico, agua de alimentación de calderas, condensado y vapor principal.
• Refinerías e Industria Petroquímica: Hidrocarburos a alta presión/temperatura, gases y fluidos corrosivos de proceso.
• Instalaciones de Vapor Severo: Circuitos térmicos, aceite térmico, líneas de alta presión e instalaciones contra incendios.

VENTAJA PARA EL CLIENTE BALMOR

La KSB SICCA 800-4500 GLF ofrece máxima seguridad operativa en presiones extremas gracias a su construcción forjada monobloque y su opción de bonete sellado por soldadura que elimina cualquier riesgo de fuga externa. Sus asientos endurecidos en Stellite 6 garantizan una estanqueidad total (zero leakage) frente al desgaste térmico y la erosión por vapor de alta velocidad, minimizando paradas no programadas en plantas de energía e industrias procesadoras. Asesoramos en la selección de materiales aleados específicos (F22, F91, inoxidables) según las condiciones de presión y temperatura de su proyecto.
