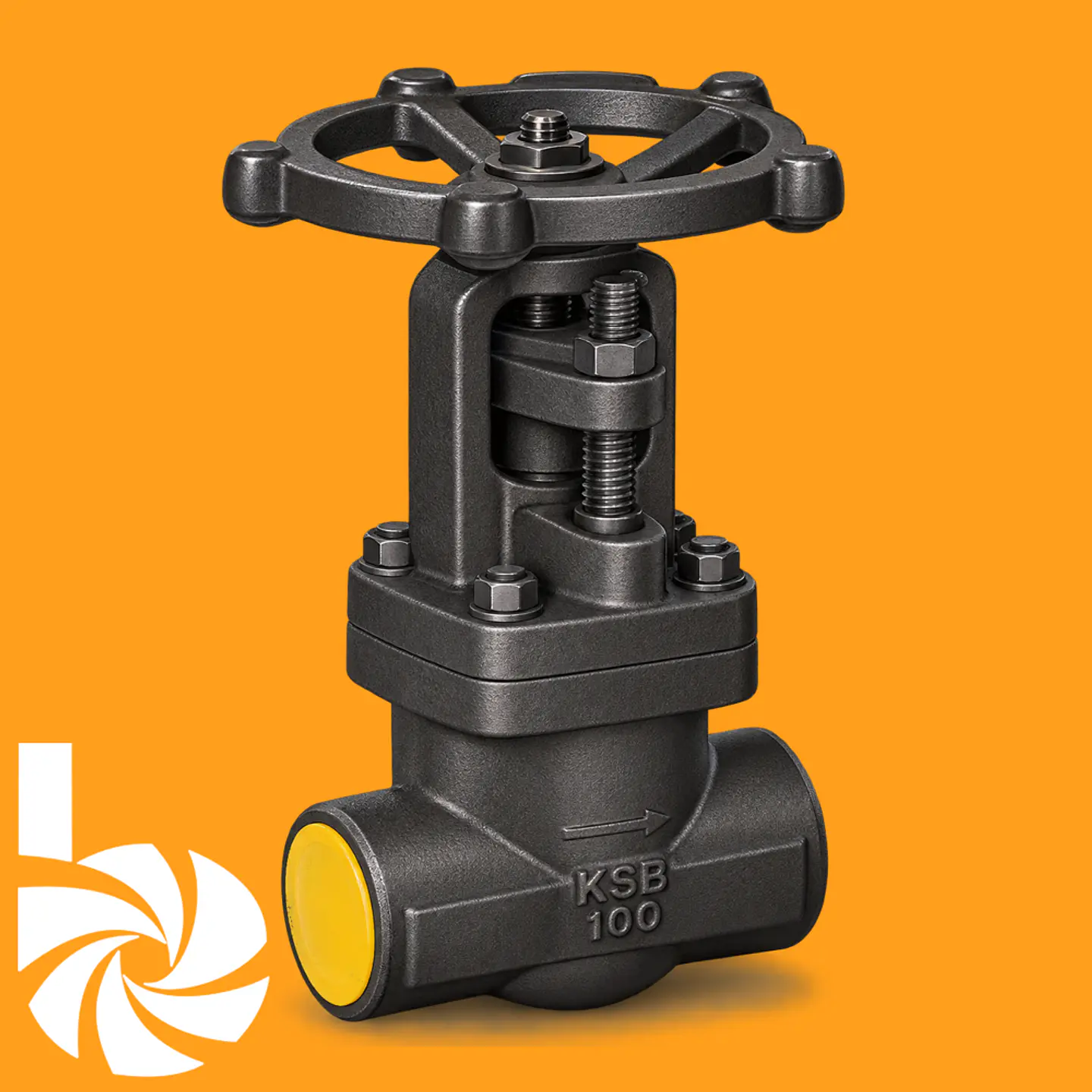

KSB Sicca GTF1500 ASTM A182 F22 T5 SW

VÁLVULA DE COMPUERTA KSB SICCA 150-2500 GTF

Válvula de compuerta de acero forjado disponible en clases ANSI/ASME 800 a 2500, diseñada para el aislamiento seguro y estanco de agua de servicio, vapor, condensado, gases, aceites minerales y fluidos térmicos a elevadas presiones y temperaturas en instalaciones industriales críticas.

La KSB SICCA 150-2500 GTF se fabrica bajo las normativas API 602 (Class 800/1500) y ASME B16.34 (Class 2500). Cuenta con un diseño de cuerpo recto en acero forjado, tapa empernada (bolted bonnet) para Class 800 y tapa soldada (welded bonnet) para Class 1500 y 2500. Su configuración incluye husillo exterior y puente (OS&Y), vástago ascendente no giratorio con acabado bruñido y asientos recubiertos con aleaciones duras (Stellite / acero al 13% de cromo), garantizando alta resistencia al desgaste y máximo sellado hermético.

ESPECIFICACIONES TÉCNICAS

• Clase de Presión y Tamaños: Clasificación Class 800, 1500 y 2500 con presión máxima permisible de hasta 431 bar (6250 psi). Tamaños nominales desde NPS 1/4" hasta 2".
• Rango de Temperatura: Operación desde -20 °C hasta +816 °C (según el material del cuerpo seleccionado y límites ASME B16.34).
• Materiales de Construcción (Cuerpo): Disponible en acero al carbono (ASTM A105, A350 LF2), aceros aleados para alta temperatura (ASTM A182 F22, F91) y aceros inoxidables (ASTM A182 F304, F316, F304L, F316L).
• Diseño y Sellado: Vástago de acabado bruñido con empaquetadura de grafito prensado y anillos extremos trenzados reinforced en Inconel que evitan la expulsión de grafito. Junta de tapa totalmente confinada en Class 800 o junta soldada cuerpo-tapa en Class 1500 y 2500.
• Asientos y Compuerta: Cuña sólida y anillo de asiento recalculado ST6 (HF) recubierto con aleación dura de Stellite o acero al 13% Cr que asegura un cierre hermético de larga duración.
• Seguridad y Mantenimiento: Contraasiento de seguridad (back seat) estándar como protección antiexpulsión del vástago, y seguidor de prensaestopas autocentrante de dos piezas para compresión uniforme de los anillos de empaque.

APLICACIONES PRINCIPALES

• Centrales Térmicas y Generación de Energía: Vapor sobrecalentado, agua de alimentación de calderas, agua caliente a alta temperatura y circuitos de condensado.
• Industria Petroquímica, Refinerías y Gas: Procesos térmicos, transporte de gases, oleoductos, parques de tanques, aceites lubricantes e hidrocarburos.
• Industria Papelera, Farmacéutica y Procesos: Manejo de fluido térmico, vapor de proceso, agua de lavado e ingeniería de procesos generales de alta exigencia.

VENTAJA PARA EL CLIENTE BALMOR

La KSB SICCA 150-2500 GTF satisface los requisitos de seguridad de la Directiva Europea de Equipos a Presión (PED 2014/68/EU) para fluidos de Grupos 1 y 2, garantizando máxima estanqueidad hacia la atmósfera y evitando paradas no programadas en planta. En Balmor asesoramos a nuestros clientes en la selección precisa de conexiones roscadas NPT (ASME B1.20.1), para soldar Socket Weld (ASME B16.11) o Butt Weld (API 602), asegurando la configuración de materiales óptima para extender la vida útil del equipo.
