SICCA GTC1500 ANSI

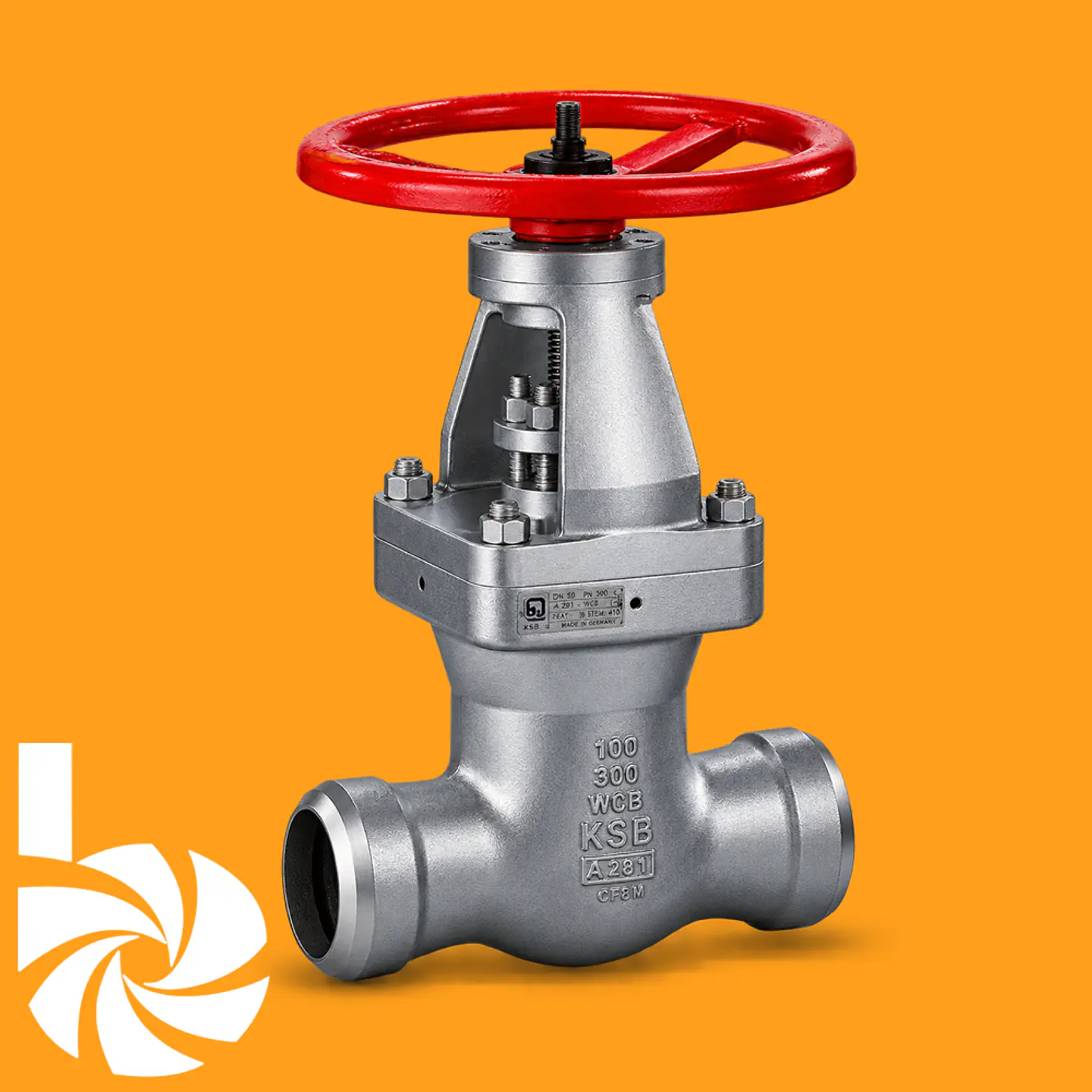

VÁLVULA DE COMPUERTA KSB SICCA 900-3600 GTC

Válvula de compuerta de acero forjado y fundido disponible en clases ANSI/ASME 900 a 3600, diseñada para el aislamiento seguro y estanco de agua de servicio, vapor sobrecalentado, condensado, gases y fluidos térmicos a elevadas presiones y temperaturas en instalaciones industriales críticas.

La KSB SICCA 900-3600 GTC se fabrica bajo las normativas ASME B16.34, API 600 e ISO 10434. Cuenta con un diseño de cuerpo recto en acero forjado o fundido y tapa sellada por presión (pressure seal bonnet) para asegurar la máxima estanqueidad en aplicaciones de alta presión. Su configuración incluye husillo exterior y puente (OS&Y), vástago ascendente no giratorio con acabado bruñido y asientos recubiertos con aleaciones duras (Stellite), garantizando alta resistencia al desgaste y máximo sellado hermético.

ESPECIFICACIONES TÉCNICAS

• Clase de Presión y Tamaños: Clasificación Class 900, 1500, 2500, 3100 y 3600 con presión máxima permisible de hasta 620 bar (9000 psi). Tamaños nominales según requerimientos de norma.
• Rango de Temperatura: Operación desde -20 °C hasta +650 °C (según el material del cuerpo seleccionado y límites ASME B16.34).
• Materiales de Construcción (Cuerpo): Disponible en acero al carbono (ASTM A216 WCB, WCC), aceros aleados para alta temperatura (ASTM A217 WC6, WC9) y aceros inoxidables/aleaciones avanzadas (ASTM A217 C12A / F91).
• Diseño y Sellado: Vástago de acabado bruñido con empaquetadura de grafito prensado de alta pureza y anillos anti-extrusión. Junta cuerpo-tapa de sellado por presión (pressure seal) totalmente confinada.
• Asientos y Compuerta: Cuña o compuerta dividida con recubrimiento de aleación dura de Stellite que asegura un cierre hermético de larga duración contra la erosión.
• Seguridad y Mantenimiento: Contraasiento de seguridad (back seat) estándar como protección antiexpulsión del vástago, y seguidor de prensaestopas autocentrante de dos piezas para compresión uniforme de los anillos de empaque.

APLICACIONES PRINCIPALES

• Centrales Térmicas y Generación de Energía: Vapor sobrecalentado, agua de alimentación de calderas, agua caliente a alta temperatura y circuitos de condensado.
• Industria Petroquímica, Refinerías y Gas: Procesos térmicos, transporte de gases a alta presión, oleoductos y refinación de hidrocarburos.
• Industria Papelera, Farmacéutica y Procesos: Manejo de fluido térmico, vapor de proceso e ingeniería de procesos generales de alta exigencia.

VENTAJA PARA EL CLIENTE BALMOR

La KSB SICCA 900-3600 GTC satisface los requisitos de seguridad de la Directiva Europea de Equipos a Presión (PED 2014/68/EU) para fluidos de Grupos 1 y 2, garantizando máxima estanqueidad hacia la atmósfera y evitando paradas no programadas en planta. En Balmor asesoramos a nuestros clientes en la selección precisa de conexiones para soldar Butt Weld (BW) o bridadas, asegurando la configuración de materiales óptima para extender la vida útil del equipo.
